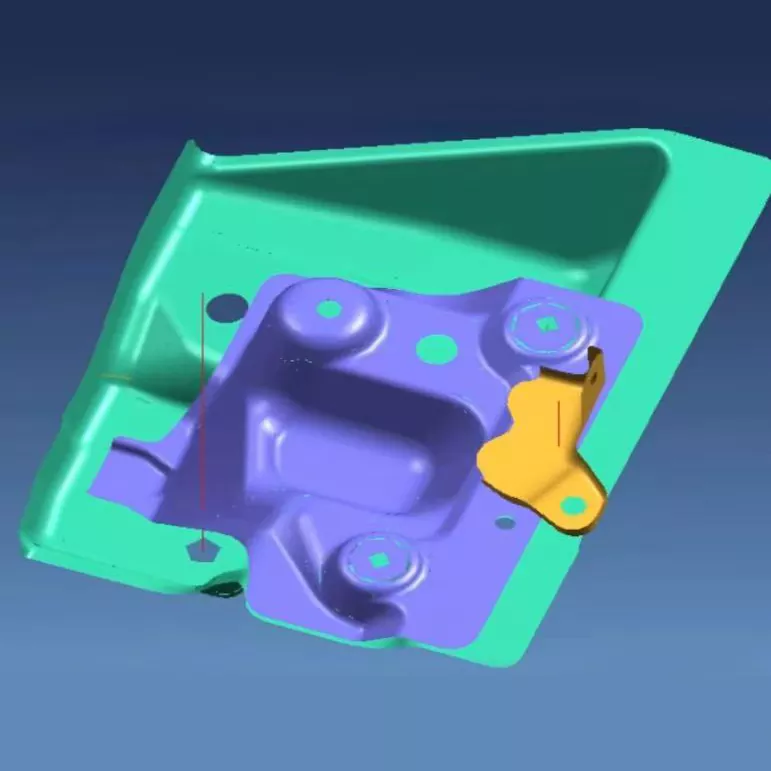

Automotive Small Bracket Stamping Dies

Pienet autojen kannattimet ovat kriittisiä kantavia komponentteja, joita käytetään kokoonpanojen tukemiseen, asentojen kiinnittämiseen, rakenteiden yhdistämiseen ja kuormien siirtämiseen. SIKAIDA Automotive Small Bracket Stamping Dies on erityisesti suunniteltu erilaisille tarkkuuskiinnikkeille, kuten moottoreille ja jousituksille, integroimalla monimutkaisen tuen ja tarkan reikien sijoituksen autoteollisuuden tiukkojen vaatimusten täyttämiseksi.

Tuotteen ydinominaisuudet

1. Monimutkaisen tukirakenteen muodostaminen

Huolimatta kiinnikkeiden kompaktista koosta ja monimutkaisesta rakenteesta, SIKAIDA-muotit hallitsevat tarkan simulaation ja takaisinjoustokompensoinnin avulla kriittisiä mittoja ±0,1 mm:n tarkkuudella varmistaen tasaisuuden, reikien tarkkuuden ja rakenteellisen jäykkyyden.

2. Suuri lujuus ja korkea jäykkyys

Automotive Small Bracket Stamping Diesin ydinkomponentit käyttävät erittäin kovia muottiteräksiä, kuten SKD11 ja Cr12MoV, joiden kovuus on HRC 48–52 lämpökäsittelyn jälkeen. Tämän ansiosta ne kestävät suurtaajuisia iskukuormituksia ja niiden käyttöikä on yli 500 000 sykliä, mikä varmistaa vakaan kantavuuden.

3. Monitoiminen integroitu suunnittelu

Integroimalla useita prosesseja, kuten meistäminen, taivutus ja lävistys, sekä mekanismeja, kuten liukukappaleita ja typpijousia, monimutkainen käsittely voidaan suorittaa yhdellä vedolla, mikä parantaa merkittävästi tuotannon tehokkuutta ja tuotteiden laatua.

4. Tarkkuusreikien sijainnit ja liitäntäjärjestelmä

Asennusreiän tarkkuus on ±0,05 mm ja reiän seinämän karheus Ra 0,8. Optimoidut laippa- ja niittausliitosrakenteet varmistavat turvallisen ja löystymättömän kannatinliitoksen, mikä takaa ajoneuvon pitkäaikaisen luotettavan käytön.

5. Älykäs sisäkkäisyys ja CAE-optimointi

CAE-ohjelmiston, kuten AutoFormin, käyttö pesinnän optimoimiseksi nostaa materiaalin käyttöasteen yli 85 %:iin, mikä vähentää tehokkaasti muodostusvirheitä ja alentaa romun määrää.

Sovellusalueet

SIKAIDA Automotive Small Bracket -leimausmuottimilla on laajat sovellukset, jotka kattavat moottorin, jousituksen, kojelaudan, istuimen, akun, oven ja pakojärjestelmän kiinnikkeiden tuotannon.

Valmistusprosessi

1. Tuotesuunnittelu ja CAE-analyysi

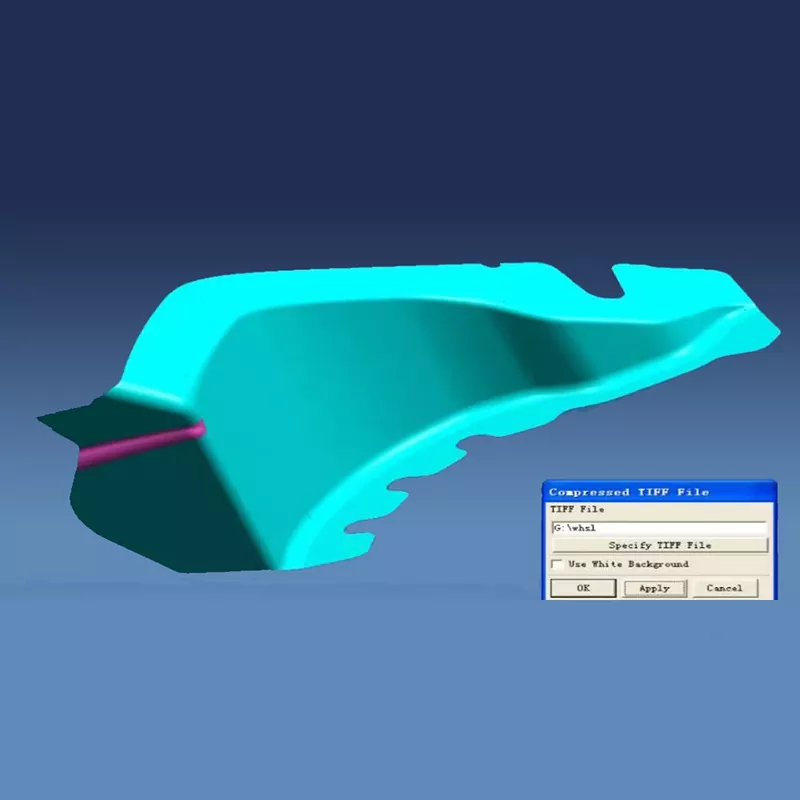

Simulaatioiden luominen ja prosessin optimointi suoritetaan CAE-ohjelmistolla mahdollisten vikojen tunnistamiseksi ja optimaalisen ratkaisun määrittämiseksi, mikä varmistaa onnistuneen muotin valmistuksen.

2. Muottirakenteen 3D-suunnittelu

Automotive Small Bracket Stamping Dies hyödyntää täydellisiä 3D-suunnitteluohjelmistoja, kuten UG ja CATIA, tarkentamaan onteloita, ohjausjärjestelmiä ja muita komponentteja, mikä varmistaa järkevän muottirakenteen ja helpon huollon.

3. Materiaalin valinta

Työosat on valmistettu kovasta muottiteräksestä, kuten SKD11, muotin pohja on valmistettu 45 teräksestä lämpökäsittelyllä, vakioosissa käytetään GCr15-laakeriterästä ja lävistysosissa käytetään nopeaa terästä tai sementoitua kovametallia tarkkuuden ja kestävyyden varmistamiseksi.

4. Tarkkuustyöstö

Karkea työstö mahdollistaa ylitykset ja tarkkuustyöstö varmistaa tarkkuuden. Pintakäsittelyt, kuten nitraus ja kovakromipinnoitus, lisäävät edelleen muotin kovuutta ja kulutuskestävyyttä, mikä takaa tuotteen laadun.

5. Kokoonpano ja virheenkorjaus

Tarkan asennuksen jälkeen Automotive Small Bracket Stamping Dies -leimausmuotteille tehdään koepuristus ja virheenkorjaus. Ensimmäinen tarkastus ja eräkoetuotanto varmistavat muotin tarkkuuden, vakauden ja luotettavuuden.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autoteollisuuden pienten kiinnikkeiden leimausmuotteissa?

A1: Työosissa käytetään pääasiassa korkeakovia muottiteräksiä, kuten SKD11, Cr12MoV ja DC53. Muotin rungossa käytetään rakenneteräksiä, kuten 45-teräs ja Q235. Vakioosissa, kuten ohjauspilareissa ja holkeissa, käytetään laakeriterästä GCr15. Kuluvilla alueilla, kuten rei'itysrei'issä, käytetään joskus kovaseosta tai nopeaa terästä muotin lujuuden, kovuuden ja kestävyyden varmistamiseksi.

Q2: Kuinka pitkä on autoteollisuuden pienten kannakkeiden muottien tuotantosykli?

A2: Muotin monimutkaisuudesta ja tarkkuusvaatimuksista riippuen tuotantosykli on tyypillisesti 10-18 viikkoa. Yksinkertaisten kannatinmuottien valmistus kestää noin 10 viikkoa, keskimonimutkaisten kannakemuottien valmistus kestää 14 viikkoa ja korkean tarkkuuden monimutkaisten kannakemuottien valmistus voi kestää 18 viikkoa tai enemmän. Tietty työkierto riippuu kannatinrakenteen monimutkaisuudesta, reikien tarkkuusvaatimuksista ja työstöprosessin vaikeudesta.

Kysymys 3: Mikä on Automotive Small Bracket -leimausmuottien käyttöikä?

A3: Normaaleissa käyttö- ja huoltoolosuhteissa pienten kiinnikkeiden leimausmuotien käyttöikä voi olla yli 500 000 jaksoa. Laadukkaiden materiaalien valinnan, asianmukaisen lämpökäsittelyn ja tarkan koneistuksen ansiosta joidenkin muottien käyttöikä voi olla jopa miljoona sykliä. Erityisesti kuluvat osat, kuten lävistys, edellyttävät säännöllistä huoltoa ja vaihtoa tuotteen laadun varmistamiseksi.

Q4: Miten varmistetaan leimattujen kiinnikkeiden tarkkuus ja tuki?

A4: CAE-analyysin avulla optimoidaan prosessiparametrit, ottamalla käyttöön erittäin tarkkoja ohjausjärjestelmiä, ohjaamalla materiaalin joustavuutta ja tarkistamalla ja ylläpitämällä säännöllisesti muotin tarkkuutta, kannattimen mittatarkkuutta voidaan säätää ±0,1 mm:n sisällä ja tukipinnan tasaisuus voi olla 0,05 mm/m. Samalla järkevä rakennesuunnittelu ja lämpökäsittely varmistavat, että kannattimella on riittävä tukijäykkyys ja liitoslujuus.

Q5: Mitkä ovat tärkeimmät ohjauspisteet kannatinmuottien valmistusprosessissa?

A5: Tärkeimmät ohjauspisteet kannatinmuotin valmistuksessa ovat: ① Tarkkuusreikien työstö asennusreikien tarkkuuden varmistamiseksi; ② Tue pintatyöstöä tasaisuuden ja sileyden varmistamiseksi; ③ Liitosrakenteen muodostaminen liitoksen lujuuden varmistamiseksi; ④ Lämpökäsittelyprosessi kovuuden ja sitkeyden varmistamiseksi; ⑤ Kokoaminen ja virheenkorjaus muotin tarkkuuden ja toiminnan vakauden varmistamiseksi. Jokainen valvontapiste edellyttää tiukkaa laaduntarkastusta ja prosessin valvontaa.
