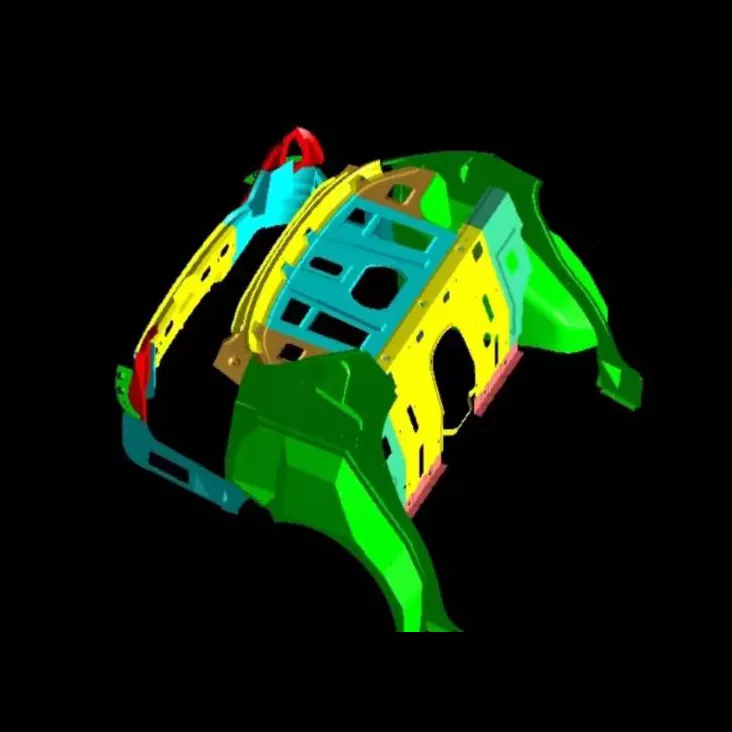

Autojen tavaratilan kokoonpanon leimausmuotit

SIKAIDA Automotive Trunk Assembly Stamping Dies ovat suuria, erittäin tarkkoja muottijärjestelmiä, joita käytetään erilaisten tavaratilan osien leimaamiseen. Ne käyttävät modulaarista rakennetta mukautuakseen useiden prosessien yhteistyötarpeisiin. Tehtaamme Kiinassa yhdistää täyden prosessin palvelut ja tarjoaa korkealaatuisia muottiratkaisuja maailmanlaajuisille autonvalmistajille.

Tuotteen ydinominaisuudet

1. Suuri ja monimutkainen rakenne

Automotive Trunk Assembly -leimausmuotit ovat kooltaan suuria (yli 800 mm pitkiä ja yli 600 mm leveitä), ja niissä on monimutkaisia ​​onteloita, jotka vaativat erilaisten yksityiskohtien muodostamista; rungon ulkopaneelissa on monimutkaiset kaarevat pinnat, mikä vaatii erittäin suurta tarkkuutta muottien suunnittelussa ja käsittelyssä.

2. Korkeat tarkkuus- ja korkeat pinnanlaatuvaatimukset

Tavaratilan ulkopaneelin tulee olla virheetön, selkeitä reunoja ja sileitä kaarevia. SIKAIDA valvoo tiukasti muotin käsittelyä ja suunnittelua varmistaakseen, että leimatut osat täyttävät korkeat alan standardit.

3. Multi-Process Integrated Molding

Useiden leimausprosessien integrointi, prosessien koordinoinnin ja materiaalivirran tasapainottaminen sekä syvävedetyn sisäpaneelimateriaalin ohenemisen tiukka valvonta leimausvirheiden välttämiseksi.

4. Laajamittainen puristus- ja purkujärjestelmä

Varustettu laajamittaisilla tarkkuuspuristus-, purku- ja irrotuslaitteilla, jotka takaavat vakaan materiaalin muodostuksen, tasaisen osien purkamisen, paremman tehokkuuden ja vähentävät jätettä.

5. Monimutkainen ohjaus- ja puskurointirakenne

Tarkan ohjauksen yhdistäminen kattavaan puskurointijärjestelmään suojaa muottia, varmistaa tasaisen leimauksen, parantaa osien laatua ja pidentää muotin käyttöikää.

Tuotesovellukset:

1. Ulkopaneelin muotti: Muodostaa korin takaosan ulkopaneelit varmistaen ulkonäön ja aerodynaamisen suorituskyvyn;

2. Sisäpaneelimuotti: Muodostaa sisäisen rakenteen, joka tukee säilytystilaa;

3. Hyllymuotti: Valmistaa lattian ja väliseinät, mikä parantaa säilytyksen käytännöllisyyttä;

4. Vahvistuspalkki: Vahvistaa kehon rakennetta ja lisää turvallisuutta.

Yhteensopiva 2000T-4000T laajamittaisten leimauslaitteiden ja automatisoitujen tuotantolinjojen kanssa, mikä tarjoaa korkean tehokkuuden ja työvoiman säästöjä.

Valmistusprosessi

1. Tuoteanalyysi ja prosessisuunnittelu

Automotive Trunk Assembly Stamping Dies käyttää CAE-ohjelmistoa leimausprosessin simulointiin, vikojen ennustamiseen sekä prosessi- ja meistiparametrien optimointiin.

2. Die Design

Täydellisen 3D-suunnittelun avulla 3D-ohjelmistoa käyttäen jokaisen komponentin rakennetta jalostetaan muotin tarkkuuden ja luotettavuuden varmistamiseksi.

3. Materiaalin valinta

Valitut sopivat materiaalit: korkeakovuus kulutusta kestävä muottiteräs työstöosiin, hiilirakenneteräs ei-toimiviin osiin ja erikoismateriaalit ohjauskomponentteihin ja puskurielementteihin.

4. Tarkkuustyöstö

Kolmen karkean koneistuksen, viimeistelytyöstön ja pintakäsittelyn vaiheen ansiosta ulkokannen muotin pinta saavuttaa peilipinnan, ja erikoiskäsittelyt parantavat kovuutta ja kulutuskestävyyttä.

5. Kokoaminen ja virheenkorjaus (T0 Trial Die)

Kokoa ja korjaa Automotive Trunk Assembly -leimausmuotit, suorita osien koeleimaus, säädä parametreja ja muokkaa muottia toistuvasti, kunnes se täyttää laatuvaatimukset.

Kehityssuuntaukset

1. Integroitu muottitekniikka: Integroitujen tavaratilojen suuntaus asettaa muoteille korkeampia vaatimuksia. SIKAIDA jatkaa integroidun painevaluteknologian kehittämistä.

2. Kevyiden materiaalien sovellus: Sopeutuminen kevyisiin materiaaleihin, kuten erittäin lujaan teräkseen ja alumiiniseoksiin, sekä mikrovaahtotekniikkaan autojen keveystarpeiden täyttämiseksi.

3. Älykäs valmistus ja digitalisointi: Automotive Trunk Assembly -leimausmuotteihin on upotettu anturit leimausparametrien valvomiseksi. Yhdessä digitaalisen kaksoistekniikan kanssa virtuaaliseen virheenkorjaukseen, tehokkuus ja koemuovauksen onnistumisprosentit paranevat.

4. Additive Manufacturing Technology Sovellus: 3D-tulostusta ja SLM-tekniikoita käytetään tärkeimpien muottirakenteiden valmistukseen, mikä vähentää käsittelyn vaikeuksia ja parantaa suorituskykyä.

Usein kysytyt kysymykset

Q1: Mitä materiaaleja tyypillisesti käytetään autojen tavaratilan kokoonpanon leimausmuotteissa?

A1: Työosissa (lävistimet ja meistit) käytetään erittäin kovia muottiteräksiä, kuten Cr12MoV ja SKD11; ei-toimivissa osissa käytetään hiilirakenneteräksiä, kuten 45-teräs ja Q235; ohjausosissa käytetään laakeriterästä GCr15 tai hiiletysterästä 20CrMnTi; puskurielementit käyttävät polyuretaanikumia, typpisylintereitä jne.

Kysymys 2: Kuinka pitkä on Automotive Trunk Assembly -leimausmuottien tuotantosykli?

A2: Autojen tavaratilan kokoonpanon leimausmuotien kehityssykli on tyypillisesti 8–15 kuukautta tuotteen monimutkaisuudesta, teknisistä vaatimuksista ja valmistusmahdollisuuksista riippuen. Yhden muotin hinta vaihtelee satoista tuhansista miljooniin yuaneihin, mikä kuvastaa muotinvalmistajan teknistä vahvuutta. Digitaalisten ja älykkäiden valmistustekniikoiden soveltamisen myötä kehityssykli lyhenee vähitellen.
