Autojen pienet vahvistuslevyn leimausmuotit

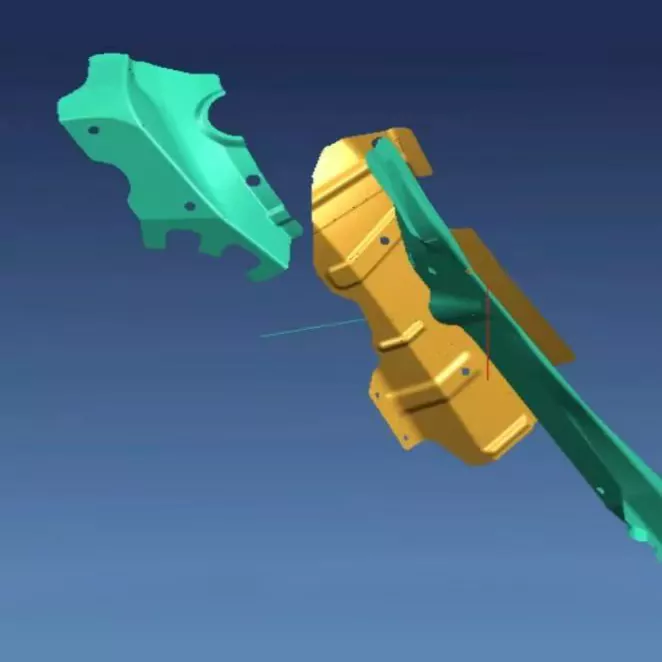

SIKAIDA Automotive Small Reinforcing Plate Stamping Dies ovat erittäin tarkkoja ja kestäviä laitteita, jotka on suunniteltu erityisesti auton korin vahvistuslevyn osiin. Niissä yhdistyvät edistynyt leimaustekniikka ja tarkka suunnittelu täyttääkseen autoteollisuuden tiukat vaatimukset. Ammattimaisena tehtaana SIKAIDA valvoo tiukasti tuotannon laatua varmistaakseen vakaan muotin suorituskyvyn ja pitkän käyttöiän.

Tuotteen pääominaisuudet:

1. Erittäin tarkka ja monimutkainen muotoilu: Autojen pienillä vahvikelevyn leimausmuottimilla on monimutkaisia ​​muotoja. SIKAIDA käyttää ammattimaisia ​​ohjelmistoja tarkkoihin laskelmiin varmistaakseen, että osan mittatarkkuutta valvotaan ±0,1 mm:n sisällä, mikä täyttää auton korin osien vaatimukset.

2. Suuri lujuus ja kestävyys: Automotive Small Reinforcing Plate Stamping Muottien ontelot ja ytimet on valmistettu erittäin kovista muottiteräksistä, kuten SKD11 ja Cr12MoV, ja niiden kovuus on HRC48-52 lämpökäsittelyn jälkeen. Niiden käyttöikä ylittää 500 000 sykliä, mikä vähentää asiakkaiden vaihtokustannuksia.

3. Multi-Process Integrated Design: Useiden mekanismien integrointi mahdollistaa moniprosessin komposiittimuovauksen, mukaan lukien leimaamisen ja taivutuksen, osien käsittelyn loppuun saattamisen yhdessä vaiheessa, tehokkuuden parantamisen ja kustannusten alentamisen.

4. Tarkkuusohjaus- ja tasapainotusjärjestelmä: Varustettu tarkoilla ohjaus- ja puskurointilaitteilla, jotka varmistavat ylemmän ja alemman muottien tarkan kohdistuksen, vähentävät kulumista ja parantavat tuotteen laadun vakautta.

5. Älykäs sisäkkäisyys ja optimointi: Yhdessä CAE-ohjelmiston kanssa sisäkkäisyyden optimoimiseksi materiaalin käyttöaste saavuttaa yli 85 %, mikä vähentää muodostusvirheitä ja varmistaa korkean tuotteen tuoton.

Tuotesovellukset

1. Ovipaneelin vahvistusjärjestelmä: Parantaa oven lujuutta, parantaa iskunkestävyyttä ja suojaa matkustajien turvallisuutta;

2. Lattian vahvistusrakenne: Parantaa korin jäykkyyttä ja varmistaa ajovakauden;

3. Pilarin vahvistuskomponentit: Optimoi törmäysenergian siirtoa ja vähentää kehon muodonmuutoksia;

4. Kojetaulun runko: Tukee kojetaulua ja varmistaa asennuksen tarkkuuden;

5. Istuimen vahvistuskehys: Parantaa istuimen vakautta ja törmäyssuojaominaisuuksia.

Valmistusprosessi

1. Tuotesuunnittelu ja -analyysi

Automotive Small Reinforcing Plate Stamping Dies käyttää ammattimaisia ​​ohjelmistoja muovattavuuden analysointiin ja prosessin optimointiin, ennakoiden ja ratkaisemaan muovausongelmia optimaalisen ratkaisun määrittämiseksi.

2. Muottirakenteen suunnittelu

Koko suunnitteluprosessi suoritetaan 3D-suunnitteluohjelmistolla, jotta varmistetaan kohtuullinen muottirakenne ja kätevä huolto.

3. Materiaalin valinta ja valmistelu

- Työosat: Korkean kovuuden muottiteräs on valittu varmistamaan kulutuskestävyys ja iskunkestävyys;

- Muotin runko: Rakenneterästä käytetään lämpökäsittelyn jälkeen rakenteen vakauden varmistamiseksi;

- Vakioosat: Laakeriterästä käytetään tarkkuuden ja kestävyyden varmistamiseksi.

4. Tarkkuustyöstöprosessi

- Karkea koneistus: Portaalijyrsintä käytetään pohjapinnan ja ontelon työstämiseen jättäen tilaa viimeistelyyn.

- Viimeistelytyöstö: CNC-työstöä, langanleikkausta ja muita prosesseja käytetään varmistamaan, että tarkkuus ja pinnan karheus täyttävät standardit.

- Pintakäsittely: Nitrausta, pinnoitusta ja muita prosesseja käytetään parantamaan kovuutta ja kulutuskestävyyttä, mikä varmistaa laadun.

5. Kokoonpano ja virheenkorjaus

Tarkka kokoonpanon jälkeen muotti testataan koneella. Ensimmäinen osatarkastus ja eräkoetuotanto suoritetaan muotin vakauden ja luotettavuuden varmistamiseksi.

Kehityssuuntaukset

1. Kevyt ja luja integrointi: Sopeutuminen uusiin materiaaleihin monimutkaisten rakenteiden integroidun muovauksen saavuttamiseksi.

2. Tarkkuus ja älykkyys: Kehitetään kohti mikronitason tarkkuutta, integroidaan älykkäät valvonta- ja itseoptimointitoiminnot.

3. Nopea muotinvaihto ja joustavuus: Nopea muotinvaihtomekanismi, muotinvaihtoaika ≤ 15 minuuttia.

4. Digitalisointi ja virtuaalinen virheenkorjaus: Digitaalisen kaksoistekniikan yhdistäminen kehityssyklin lyhentämiseksi yli 30 %.

5. Vihreä valmistus: Ympäristöystävällisten materiaalien ja energiaa säästävän suunnittelun ansiosta muotti on täysin kierrätettävä.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autoteollisuuden pienten vahvistuslevyjen leimausmuotteissa?

A1: Työosissa käytetään pääasiassa korkeakovia muottiteräksiä, kuten SKD11, Cr12MoV ja DC53. Muotin rungossa käytetään rakenneteräksiä, kuten 45-teräs ja Q235. Vakioosissa, kuten ohjauspilareissa ja ohjausholkeissa, käytetään laakeriterästä GCr15 muotin lujuuden, kovuuden ja kestävyyden varmistamiseksi.

Q2: Kuinka pitkä on autoteollisuuden pienten vahvistuslevymuottien tuotantosykli?

A2: Muotin monimutkaisuudesta ja tarkkuusvaatimuksista riippuen tuotantosykli on tyypillisesti 8-16 viikkoa. Yksinkertaiset muotit kestävät noin 8 viikkoa, keskikokoiset muotit noin 12 viikkoa ja erittäin tarkat monimutkaiset muotit voivat vaatia yli 16 viikkoa. Tietty sykli riippuu tuotteen suunnittelusta, käsittelytekniikasta ja virheenkorjausajasta.

Kysymys 3: Mikä on autoteollisuuden pienten vahvistuslevyjen leimausmuotien käyttöikä?

A3: Normaaleissa käyttö- ja huoltoolosuhteissa pienten vahvistuslevyjen leimausmuotien käyttöikä voi olla yli 500 000 jaksoa. Laadukkaan materiaalin valinnan, asianmukaisen lämpökäsittelyn ja tarkan koneistuksen ansiosta joidenkin muottien käyttöikä voi olla jopa miljoona sykliä. Säännöllinen huolto ja oikea varastointi voivat pidentää muottien käyttöikää merkittävästi.

Q4: Kuinka varmistaa leimattujen tuotteiden tarkkuus?

A4: Optimoimalla prosessiparametrit CAE-analyysin avulla, ottamalla käyttöön erittäin tarkka ohjausjärjestelmä, ohjaamalla materiaalin joustavuutta ja tarkistamalla ja ylläpitämällä säännöllisesti muotin tarkkuutta, tuotteiden mittatarkkuutta voidaan säätää ±0,1 mm:n sisällä, mikä varmistaa vakaan ja luotettavan tuotteen laadun.
