Autojen sivupaneelin sisäkokoonpanon leimaussuuttimet

SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies ovat suuria, erittäin tarkkoja meistijärjestelmiä, joita käytetään sivupaneelien sisäpaneelien leimaamiseen ohutlevystä. Ne ovat keskimuotit valkokorituotannossa, ja niitä käytetään laajalti henkilöautojen ja hyötyajoneuvojen valmistuksessa. Tämä tuote yhdistää useita leimausprosesseja sivupaneelin sisäpaneelin yksiosaisen muovauksen saavuttamiseksi, mikä varmistaa tuotannon tehokkuuden ja johdonmukaisuuden. Tehtaamme Kiinassa edistyneillä laitteilla ja ammattitaitoisella tiimillä takaa vakaan ja laadukkaan muottituotannon.

Yksityiskohtaiset tuoteominaisuudet

1. Suuri ja monimutkainen rakenne

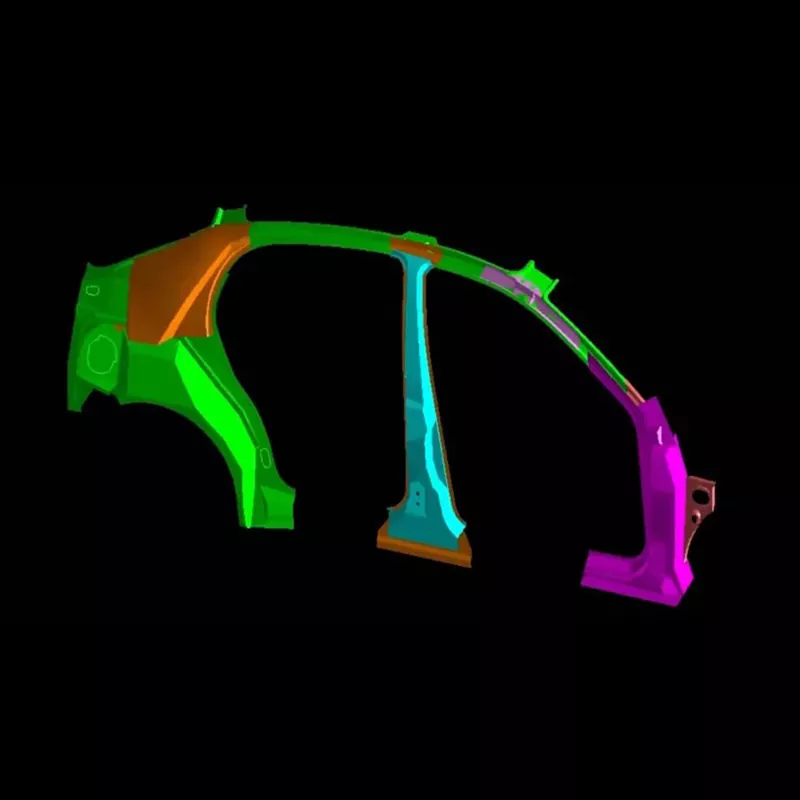

Sivupaneelin sisäpaneeli on kooltaan suuri (yli 800 mm pitkä ja yli 600 mm leveä) ja sen muoto on monimutkainen, mikä vaatii useiden ominaisuuksien muodostamista. SIKAIDA Automotive Side Panel Inner Assembly -leimausmuotteissa on korkea pintatarkkuus, useita vapaamuotoisia pintoja ja järkevä rakenneratkaisu, joka ratkaisee epätasaisen voiman jakautumisen ongelman suurten metallilevyjen leimaamisen aikana.

2. Korkea tarkkuus ja korkea laatuvaatimukset

Ulkopuolena sivupaneelin sisäpaneelissa ei saa olla naarmuja, ryppyjä tai muita vikoja. SIKAIDA valvoo tiukasti muotin tarkkuutta saavuttaen vähintään Ra0,4 μm:n pinnan karheuden ja täyttää korkealaatuiset tuotantovaatimukset.

3. Multi-Process Integration

Automotive Side Panel Inner Assembly Stamping Dies käyttää integroitua usean aseman suunnittelua, joka mahdollistaa useiden prosessien, kuten syvävedon ja trimmauksen, suorittamisen yhdellä toimenpiteellä, mikä parantaa tehokkuutta. Automaattisia kuljetus- ja online-tarkastustoimintoja voidaan lisätä tarpeen mukaan älykkään tuotannon saavuttamiseksi.

4. Tarkkuusohjaus- ja tasapainotusjärjestelmä

Tarkalla ohjaus-, tasapainotus- ja painejärjestelmällä varustettuna se varmistaa tasaisen voiman jakautumisen ohutlevymeistauksen aikana, välttäen tuotevirheet ja parantaen tuottoastetta.

5. Erityinen rakennesuunnittelu

Segmentoitua ja nopeasti vaihdettavaa muottirakennetta hyödyntäen se on yhteensopiva uusien materiaalien, kuten lujan teräksen ja alumiiniseosten, kanssa, ratkaisee muovaushaasteita ja laajentaa käyttöaluetta.

Tuotteen ydinominaisuudet

1. Korkea jäykkyys: Korkean lujuuden materiaalien käyttö varmistaa vakauden suuritonnistuksissa ja pidentää käyttöikää.

2. Tarkkuusohjaus: Erittäin tarkka ohjauspylväs ja ohjausholkkijärjestelmä takaavat leimauksen paikantamisen ja tuotteen tarkkuuden.

3. Älykäs valvonta: Integroidut anturit mahdollistavat reaaliaikaisen seurannan ja ennakoivan huollon.

4. Quick Die Change: Modulaarinen rakenne lyhentää muotin vaihtoaikaa ja mukautuu usean lajikkeen tuotantoon.

Sovellusskenaariot

Autojen sivupaneelien sisäkokoonpanon leimausmuotteja käytetään ensisijaisesti henkilöautojen ja hyötyajoneuvojen korien valmistuksessa, ja ne toimivat valkoisen korin ydinmuotteina, ja ne ovat kotimaisten ja kansainvälisten asiakkaiden tunnustamia. Ammattimaisena toimittajana SICAIDA voi tarjota räätälöityjä ratkaisuja eri ajoneuvomallien tarpeisiin.

Valmistusprosessi

1. Tuoteanalyysi ja prosessisuunnittelu

Käyttämällä ammattimaisia ​​ohjelmistoja muovattavuusanalyysiin ja prosessisuunnitteluun se ennakoi ja ratkaisee mahdolliset ongelmat.

2. Muotin suunnittelu

Hyödyntämällä täydellisiä 3D-suunnitteluohjelmistoja, kuten UG ja CATIA, tarkkoja yksityiskohtia jalostetaan muotin tarkkuuden ja rationaalisuuden varmistamiseksi.

3. Materiaalin valinta

Automotive Side Panel Inner Assembly Stamping Dies -muotin runko on valmistettu erittäin lujista valurauta- tai hitsatuista teräslevyistä. Avainkomponenteissa käytetään erittäin kulutusta kestävää ja erittäin puristuslujuutta työkaluterästä muotin laadun takaamiseksi.

4. Tarkkuustyöstö

Karkea koneistus, hieno koneistus, erikoiskoneistus ja käsinkiillotus varmistavat muotin tarkkuuden ja ulkonäön laadun.

5. Kokoaminen ja virheenkorjaus (T0-koevalu)

Kokoamisen jälkeen muotti testataan koneella ja prosessiparametreja säädetään ja optimoidaan, kunnes näyte on hyväksytty.

Kehityssuuntaukset:

1. Ultra-Large Integrated Molding: Integroitujen sivupaneelien sisäpaneelien trendiin mukautuessa yksi muottisarja voi painaa yli 200 tonnia.

2. Sopeutuminen uusiin materiaalisovelluksiin: Optimoitu suunnittelu ja materiaalivalinta mukautuvat uusien materiaalien muovausominaisuuksiin vastaamaan autojen keveys- ja lujuusvaatimuksia.

3. Älykäs valmistus ja digitalisointi: Sisäänrakennetut anturit mahdollistavat reaaliaikaisen seurannan yhdistettynä digitaaliseen kaksoistekniikkaan, mikä lyhentää kehityssykliä ja alentaa kustannuksia.

4. Additive Manufacturing (3D-tulostus) -sovellukset

Autojen sivupaneelien sisäkokoonpanon leimaustyökalut käyttävät 3D-tulostustekniikkaa monimutkaisten rakenteiden luomiseen, mikä parantaa tuotannon tehokkuutta ja tuotteiden laatua.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autojen sivupaneelien sisäkokoonpanon leimausmuotteissa?

A1: Muotin pohjassa käytetään yleensä lujaa valurautaa (kuten HT300, pallografiittivalurautaa) tai hitsattuja teräslevyrakenteita. Tärkeimmät komponentit, kuten ontelot ja ytimet, käyttävät korkeahiilistä ja kromia sisältävää työkaluterästä (kuten Cr12MoV, DC53 jne.), jotka tarjoavat korkean kulutuskestävyyden ja korkean puristuslujuuden.

Q2: Kuinka pitkä on autojen sivupaneelien sisäkokoonpanon leimausmuotien tuotantosykli?

A2: Autojen sivupaneelien sisäkokoonpanon leimausmuotit ovat tekniikan, kokemuksen ja käsityötaidon huipentuma. Ne yhdistävät mekaanisen suunnittelun, materiaalitieteen, plastisuusmekaniikan ja tarkkuusvalmistuksen. Niiden kehityssykli on pitkä (tyypillisesti 8–15 kuukautta) ja kallis (joka saavuttaa miljoonista kymmeniin miljooniin RMB:iin), joten ne ovat keskeinen vertailukohta muottiyrityksen kattavan vahvuuden mittaamisessa. Kun autojen korit kehittyvät kohti kevyitä, lujia ja älykkäitä malleja, niiden muottien tekniset vaatimukset nousevat edelleen.
