Autojen moottoritilan kokoonpanon leimausmuotit

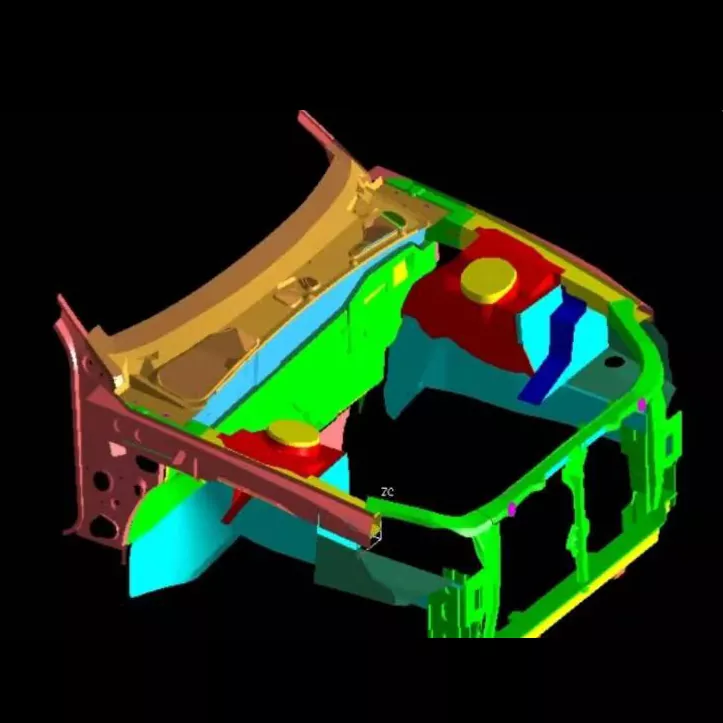

Autojen moottoritilakokoonpano on auton voimansiirron kantava ydinkomponentti, ja sen meistosuutinten valmistustaso edustaa autojen leimausmuottiteknologian korkeinta tasoa. SIKAIDA Automotive -moottoritilan kokoonpanon leimaussuuttimet eivät ole yksittäinen meisti, vaan täydellinen meistijärjestelmä, jota käytetään metallilevyn leimaamiseen moottoritilan päärunkoon ja korin paneeleihin. Nämä komponentit kootaan sitten täydelliseksi moottoritilaksi hitsaamalla tai pultaamalla.

Tuotteen ydinominaisuudet

1. Suuri koko ja monimutkainen rakenne

Autojen moottoritilan kokoonpanon leimaussuuttimet ovat kooltaan suuria (yleensä yli 1,2 metriä pitkiä ja yli 0,8 metriä leveämpiä), ja niissä on monimutkaiset ontelorakenteet. Ne vaativat kiinnitysreikien muodostamista, vahvistavia ripoja ja taitettuja reunoja sekä useiden työpisteiden integrointia, mukaan lukien syväveto, muotoilu, trimmaus ja lävistys.

2. Ultra-High Precision ja suuri lujuus

Autojen kriittisinä turvallisuuden kantavina komponentteina leimattujen osien mittatarkkuutta säädetään ±0,05 mm:n sisällä ilman pintavikoja, kuten halkeamia tai ryppyjä. Laadukas muottiteräs ja tarkkuuslämpökäsittelyprosessit takaavat suuttimien korkean lujuuden, korkean kovuuden ja korkean kulutuskestävyyden.

3. Multi-Process Integration

Integroi useita prosesseja, kuten syväveto, trimmaus, lävistys, laippaus ja muotoilu, käyttämällä progressiivisia tai jatkuvia muottirakenteita, tukemalla automatisoitua massatuotantoa.

4. Tarkkuusohjaus- ja purkujärjestelmä

Tarkat ohjaus-, purku- ja poistomekanismit on suunniteltu monimutkaisiin alileikkauksiin ja negatiivisiin kulmiin stanssatuissa osissa, mikä varmistaa tasaisen materiaalin virtauksen ja vähentää muotoiluvirheitä.

5. Lämpötilan ja voitelun valvonta

Jotkut mallit on varustettu lämmitys-/jäähdytyslämpötilan säätöjärjestelmällä ja tehokkaalla voitelujärjestelmällä kitkan vähentämiseksi, muotin käyttöiän pidentämiseksi ja korkealaatuisten materiaalien leimauslaadun varmistamiseksi.

Sovellusalueet

1. Henkilöautojen valmistus

Tuottaa rungon ydinrakenneosia, kuten etulaipioita, lokasuojia, palomuureja ja konepellin sisä- ja ulkopaneeleja, jotka tarjoavat rakenteellista tukea ja suojaa.

2. Uudet energiaajoneuvot

Autojen moottoritilan kokoonpanon leimaussuuttimet on mukautettu uusien energia-ajoneuvojen moottoritilojen asettelun säätövaatimuksiin, ja ne on optimoitu kevyille materiaaleille, kuten alumiiniseoksille ja erittäin lujalle teräkselle, ja ne täyttävät korkeammat tarkkuusvaatimukset.

3. Hyötyajoneuvojen valmistus

Mukautettu hyötyajoneuvojen, kuten kuorma-autojen ja linja-autojen, suurempiin ja monimutkaisempiin moottoritilan vaatimuksiin, ja se pystyy käsittelemään erittäin suurten metallilevyjen raskasta muovausta.

Valmistusprosessi

1. Tuoteanalyysi ja prosessisuunnittelu

Käyttää CAE-ohjelmistoja, kuten AutoForm ja Dynaform, muovattavuusanalyysin leimaamiseen, ongelmien, kuten halkeilun ja rypistymisen, ennustamiseen ja ratkaisemiseen sekä prosessiparametrien optimointiin.

2. Muotin suunnittelu

Autojen moottoritilan kokoonpanon leimaussuuttimet on suunniteltu täysin 3D-muodossa käyttäen ohjelmistoja, kuten UG, CATIA ja AutoCAD, jalostamaan jokaista komponenttia lujuuden, jäykkyyden, käyttöiän ja tuotannon tehokkuuden tasapainottamiseksi.

3. Materiaalin valinta

- Pohjamateriaali: 45#, 50# hiilirakenneteräs

- Työosat: Cr12MoV, Cr12 ja muut työkaluteräkset; massatuotantoon voidaan käyttää terässidottuja sementoituja kovametalli- tai jauhemetallurgisia materiaaleja.

4. Tarkkuustyöstö

- Karkea koneistus: Ylimääräisen materiaalin poistaminen suurella portaalijyrsimellä tai koneistuskeskuksella.

- Viimeistelytyöstö: Erittäin tarkka CNC-työstökeskus, hidas lanka EDM.

- Erikoistyöstö: Monimutkaisten pintojen sähköpurkauskoneistus, kiillotus arvoon Ra≤0,4μm.

- Lämpökäsittely: Karkaisu, karkaisu, nitraus jne., parantaa kovuutta ja kulutuskestävyyttä.

5. Kokoonpano ja T0-koemuotti

Kokoamisen jälkeen muotti asennetaan leimauslaitteistoon koemuovausta varten säätämällä parametreja, kuten painetta ja iskua, kunnes leimattu osa täyttää standardit.

Kehityssuuntaukset

1. Erittäin suuri integroitu muovaus: Mukautuva 2000 tonnin ja sitä suurempiin leimauslaitteisiin, mikä vähentää osien ja hitsausprosessien määrää.

2. Kevyt materiaalin muovaus: Optimoitu materiaaleille, kuten alumiiniseoksille ja erittäin lujalle teräkselle, mikä parantaa jousto-ongelmia.

3. Älykäs valmistus ja digitalisointi: CAE-analyysin, 3D-tulostuksen, digitaalisten kaksosten ja muiden teknologioiden integrointi kehitysjaksojen lyhentämiseksi.

4. Usean aseman automatisoitu tuotanto: Täysi automatisointi metallilevysyötöstä valmiin tuotteen tuotantoon, tehokkuuden ja johdonmukaisuuden parantaminen.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autojen moottoritilan kokoonpanon leimausmuotteissa?

A1: Suulakkeen pohjassa käytetään yleensä korkealaatuista hiilirakenneterästä (kuten 45#, 50#), kun taas työosissa käytetään korkeahiiltä korkeakromia sisältävää työkaluterästä (kuten Cr12MoV, Cr12), nopeaa terästä (kuten W6Mo5Cr4V2) tai kovametallia. Massatuotannossa voidaan käyttää teräksellä sidottuja kovametalli- tai jauhemetallurgisia materiaaleja varmistamaan, että muotilla on korkea lujuus, korkea kovuus ja korkea kulutuskestävyys.

Kysymys 2: Kuinka pitkä on autojen moottoritilan kokoonpanon leimausmuottien tuotantosykli?

A2: Autojen moottoritilan kokoonpanojen leimausmuotit ovat tekniikan, kokemuksen ja käsityötaidon huipentuma. Niiden kehityssykli on pitkä (tyypillisesti 8–15 kuukautta) ja kallis (joka saavuttaa miljoonista kymmeniin miljooniin RMB:iin), mikä tekee niistä avainindikaattorin muotteja valmistavan yrityksen yleisessä vahvuudessa. Mitä monimutkaisempi, sitä pidempi sykli. Älykkään valmistuksen ja digitaalisten teknologioiden soveltamisen myötä kehityssykli lyhenee vähitellen.
