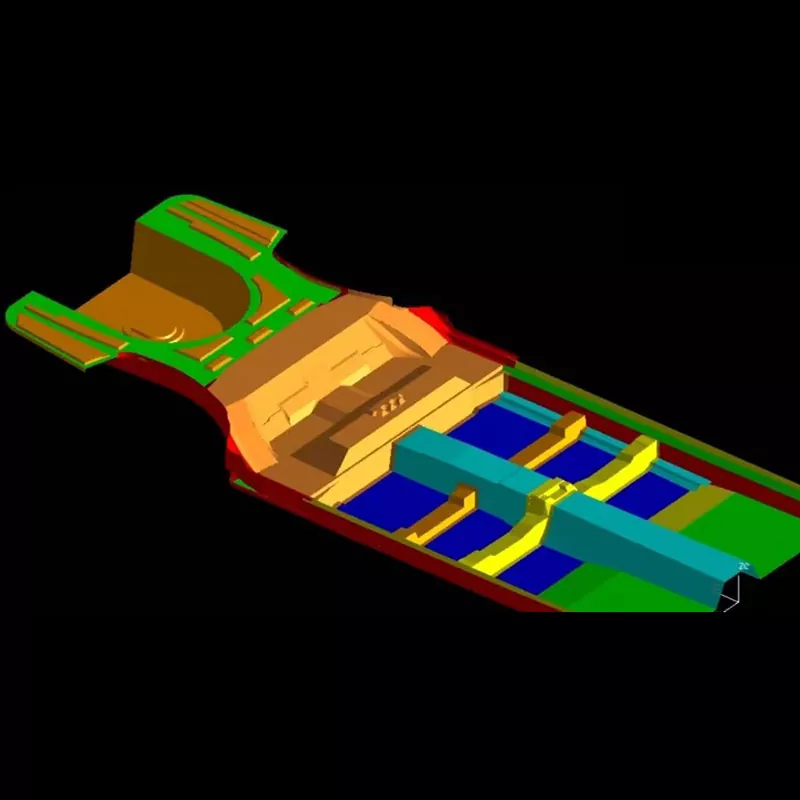

Autojen lattiakokoonpanon leimausmuotit

Automotive Floor Assembly Stamping Dies ovat suurikokoisia, erittäin tarkkoja integroituja järjestelmiä lattian päärungon leimaamiseen. Ne eivät ole yksittäisiä meistiä, vaan kokonaisia ​​muottiyhdistelmiä (koska lattiakokoonpano vaatii useiden leimattujen osien hitsauksen). Ne edustavat leimaustekniikan huippua ja ovat keskeinen vertailukohta muotinvalmistajien vahvuuden mittaamisessa.

Luotettuna autoteollisuuden toimittajana SIKAIDA keskittyy korkealuokkaisten lattiakokoonpanomuotien tutkimukseen ja kehitykseen sekä tuotantoon valmistaen tuotteita, joilla on vankka rakenne, tarkka muotoilu ja pitkä käyttöikä. Tehtaamme käyttää täysin digitaalista suunnittelua ja tarkkuusvalmistusta varmistaakseen, että jokainen muotti täyttää autoteollisuuden tiukat vaatimukset.

Tuotteen tärkeimmät ominaisuudet:

1. Suuri koko ja monimutkainen rakenne

Nämä muotit ovat kooltaan suuria (pituus > 1,5 m, leveys ≥ 1,2 m) ja niissä on monimutkaisia ​​onteloita. Ne vaativat kiinnitysreikien muodostamista, vahvistavia ripoja ja muita ominaisuuksia. Käytetään usean aseman suunnittelua, joka yhdistää syväveto-, muotoilu-, lävistys- ja leikkausprosessit.

2. Korkeat tarkkuus- ja lujuusvaatimukset

Automotive Floor Assembly -leimausmuotteissa on mittatoleranssit, jotka on säädetty ±0,5 mm:n tarkkuudella, ja niissä on tiukat vaatimukset tasomaiselle ja ääriviivalle. Niillä on myös erittäin korkea jäykkyys, ne kestävät korkeapaineista muodonmuutosta ja varmistavat yhtenäisyyden massatuotetuissa osissa.

3. Multi-Process Integration

Muotti yhdistää useita prosesseja, kuten syväveto, muotoilu ja leikkaus. Optimoitu prosessiasetelma vähentää tuotantovaiheita, ja yhteensopivuus automatisoitujen leimauslinjojen kanssa parantaa merkittävästi tuotannon tehokkuutta.

4. Täydellinen muotoilujärjestelmä

Automotive Floor Assembly -leimausmuotteissa on suuri rakenne, joka sisältää ydinkomponentteja, kuten meistit ja meistit. Edistyksellisellä pneumaattis-hydraulisella järjestelmällä ne toimivat sujuvasti ja tehokkaasti, mikä takaa korkean luotettavuuden.

5. Edistyksellinen jäähdytys- ja voitelujärjestelmä

Automotive Floor Assembly Stamping Dies on varustettu mukautuvilla jäähdytysvesikanavilla ja tehokkaalla voitelujärjestelmällä, joka varmistaa tasaisen muotin lämpötilan, parantaa tuotannon tehokkuutta ja osien laatua sekä vähentää osien muodonmuutoksia ja jäännösjännitystä.

Materiaalit ja sovellukset

1. Sovellusalueet

Käytetään laajasti henkilöautojen, maastoautojen, MPV:iden ja hyötyajoneuvojen korien valmistuksessa.

2. Materiaalin valinta

Automotive Floor Assembly Stamping Dies -muottipohja käyttää vakioteräksiä, kuten 45#-teräs ja Q235, kun taas ydinkomponentit käyttävät runsaasti hiilipitoisia ja kromia sisältäviä muottiteräksiä, kuten Cr12MoV ja SKD11. Lämpökäsittelyn jälkeen kovuus saavuttaa HRC48-52 ja käyttöikä ylittää 500 000 sykliä.

Valmistusprosessi

1. CAE-simulaatioanalyysi muodostusongelmien ratkaisemiseksi etukäteen;

2. täydellinen 3D-muottisuunnittelu kohtuullisen rakenteen varmistamiseksi;

3. korkealaatuisen muottiteräksen valinta;

4. karkea koneistus, hieno työstö, lämpökäsittely ja hieno kiillotus tarkkuuden varmistamiseksi;

5. kokoonpano ja koevalu, virheenkorjaus ja optimointi, kunnes osat täyttävät standardit.

Kehityssuuntaukset

1. Erittäin suuri integroitu muovaus, joka on yhteensopiva yli 2000 tonnin puristimien kanssa;

2. Kevyt mukautus, yhteensopiva uusien materiaalien ja kehittyneiden muovausprosessien kanssa;

3. Älykäs tuotannon digitalisointi, joka mahdollistaa reaaliaikaisen seurannan ja virtuaalisen virheenkorjauksen;

4. 3D-tulostussovellukset, jotka parantavat monimutkaisten osien valmistustehokkuutta ja laatua.

Usein kysytyt kysymykset

Q1: Mitä materiaaleja tyypillisesti käytetään autojen lattiakokoonpanojen leimausmuotteissa?

A1: Vakioterästä (kuten 45-terästä, Q235) käytetään yleisesti muotin pohjana. Hiiltä ja kromia sisältävää muottiterästä (kuten Cr12MoV, SKD11) käytetään tärkeimpiin osiin, kuten onteloihin ja ytimiin. Lämpökäsittelyn jälkeen kovuus voi saavuttaa HRC48-52, korkea kulutuskestävyys ja korkea puristuslujuus.

Q2: Kuinka pitkä on autojen lattiakokoonpanon leimausmuotien tuotantosykli?

A2: Automotive Floor Assembly Stamping Dies -kehityssykli on pitkä (yleensä 8–15 kuukautta) ja kallis (joka saavuttaa miljoonista kymmeniin miljooniin RMB:iin), joten se on keskeinen vertailukohta muottiyrityksen kattavan vahvuuden mittaamisessa. Kun autot kehittyvät kohti älykkyyttä, sähköistämistä ja keveyttä, niiden muottien tekniset vaatimukset kasvavat edelleen.
