Autojen vasemman sivupaneelin leimaustyökalu

SIKAIDA Automotive Left Side Panel Stamping Die on suuri, erittäin tarkka ja monimutkainen meistotyökalujärjestelmä, jonka SIKAIDA on kehittänyt teräs- tai alumiinilevyjen vasemman kiinteän sivupaneelin leimaamiseen. Se ei ole yksittäinen muotti, vaan täydellinen integroitu järjestelmä, joka sisältää avainkomponentteja, kuten sulkumuotit, vetomuotit, trimmausmuotit ja laippasuuttimet. Tämän tuotteen valmistustaso edustaa suoraan autojen korin paneelien leimausmuottimien korkeinta tasoa ja on ydinsymboli SIKAIDAn kattavasta vahvuudesta ammattimaisena meistiteollisuuden toimittajana.

Yksityiskohtaiset tuoteominaisuudet

1. Suuri koko ja monimutkainen rakenne

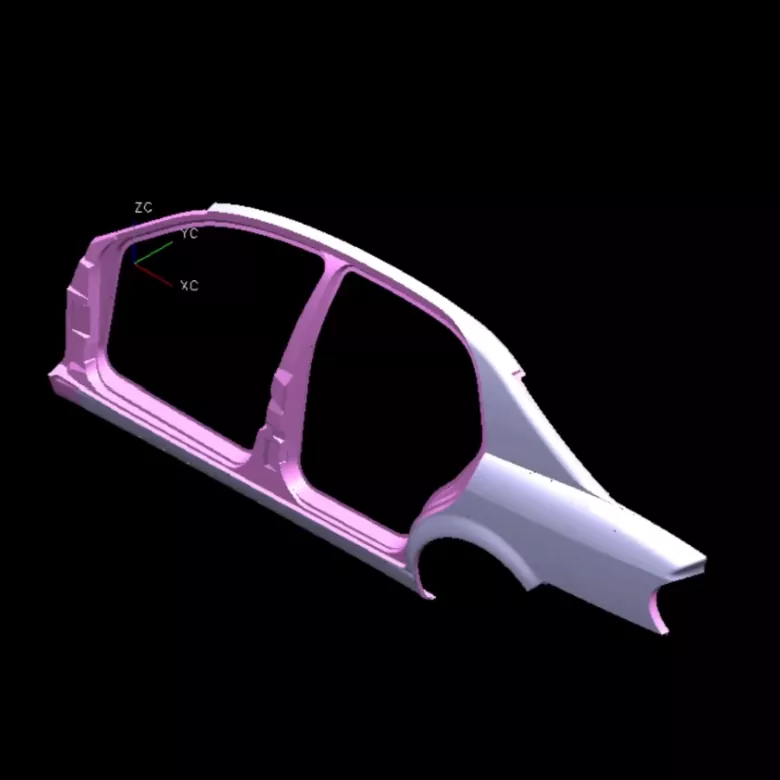

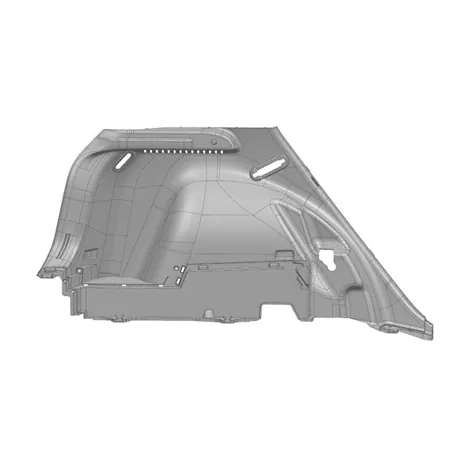

Auton vasen sivupaneeli on kooltaan suuri (yleensä yli 1,5 metriä pitkä ja 0,8-1 metriä leveä), monimutkaisen muodon sisältäen syväpiirroksia, monimutkaisia ​​kaarevia, ikkuna-aukkoja ja piirreviivoja. SIKAIDAn Automotive Left Side Panel Stamping Die voi muodostaa tarkasti kiinnitysreiät, vahvistusrivat ja laippayksityiskohdat sivupaneeliin. Ammattimaisen simulaatioanalyysin ja muottirakenteen optimoinnin avulla se varmistaa kohtuullisen jännityksen jakautumisen ja vakaan muovauksen.

2. Korkea tarkkuus ja korkea laatuvaatimukset

Auton tärkeimpänä ulkopuolena vasemmassa sivupaneelissa ei saa olla naarmuja, ryppyjä, kolhuja tai muita vikoja. SIKAIDA valvoo tiukasti laatua ja asettaa tiukat vaatimukset muotin pinnan viimeistelyyn ja paineen jakautumiseen. Avaimenmuodostuspinnat on kiillotettu hienoksi peilipintaiseksi, mikä estää tehokkaasti metallilevyn ja muotin välisen kitkan aiheuttamia pintavirheitä leimaamisen aikana.

3. Multi-Process Integrated Forming

Vasemman sivupaneelin leimaaminen edellyttää useiden prosessien jatkuvaa suorittamista, mukaan lukien tyhjennys, piirtäminen, leikkaus ja laippaus. SIKAIDAn Automotive Left Side Panel Stamping Die toimii saumattomasti nykyaikaisten automatisoitujen tuotantolinjojen kanssa käyttämällä robottisiirtotekniikkaa jatkuvan usean aseman leimaamiseksi. Tämä tasapainottaa tuotannon tehokkuutta tasaisen tuotteen laadun kanssa, ja tieteellinen prosessisuunnittelu lyhentää tuotantosyklejä ja alentaa kustannuksia.

4. Monimutkainen ohjaus- ja tasapainotusjärjestelmä

Sivupaneelien monimutkaisia ​​muotoja ja suuria mittoja varten suulake on varustettu erittäin tarkalla ohjausjärjestelmällä (ohjainpilarit, ohjausholkit, sivuohjauslevyt), mikä varmistaa ylä- ja alasuulakkeiden tarkan sulkemisen. Kattava tasapainotusjärjestelmä (typpijouset, mekaaniset tasapainotuslohkot) varmistaa vakaan ja turvallisen meistyksen ja pidentää muotin käyttöikää.

5. Kehittynyt voitelu- ja ilmanvaihtojärjestelmä

Muotissa on monimutkainen automaattinen voitelujärjestelmä, joka levittää voiteluainetta automaattisesti leimauksen aikana, mikä vähentää metallilevyn ja muotin välistä kitkaa ja parantaa muovauksen laatua. Suuret vetomuotit on varustettu monipisteilmanpoistojärjestelmällä estämään ryppyjä, kolhuja ja muita jääneen ilman aiheuttamia muodostusvirheitä.

Tuotteen ominaisuudet ja sovellukset

SIKAIDA Automotive Left Side Panel Stamping Die käytetään ensisijaisesti henkilöautojen, kuten sedanien, maastoautojen ja MPV-autojen, sivupaneelien valmistuksessa. Sitä voidaan käyttää myös ohjaamon sivupaneelien ja muiden hyötyajoneuvojen päällysteiden valmistuksessa. Muotit on valmistettu erittäin lujasta seosteräksestä, ja avainpinnat lämpökäsitellään ja tarkkuuskiillotetaan, mikä johtaa korkeaan kulutuskestävyyteen, korkeaan tarkkuuteen ja pitkään käyttöikään. Ammattimaisena tehtaana, jolla on laaja tuotantokokemus, SIKAIDA pystyy räätälöimään muottiratkaisut eri ajoneuvomallien ja asiakkaiden tarpeiden mukaan vastaamaan autoteollisuuden monipuoliset tuotantovaatimukset.

Valmistusprosessin esittely

1. Tuoteanalyysi ja CAE-simulointi

Ennen muotin suunnittelua SIKAIDA käyttää ammattimaisia ​​leimaussimulaatioohjelmistoja, kuten AutoForm ja Dynaform, ennustamaan sivupaneelien muovattavuutta, venymistä ja joustavuutta, tunnistamaan laaturiskit etukäteen, optimoimaan prosessiratkaisuja ja muottirakenteita sekä vähentämään kokeilu- ja muokkauskustannuksia.

2. Muotin suunnittelu

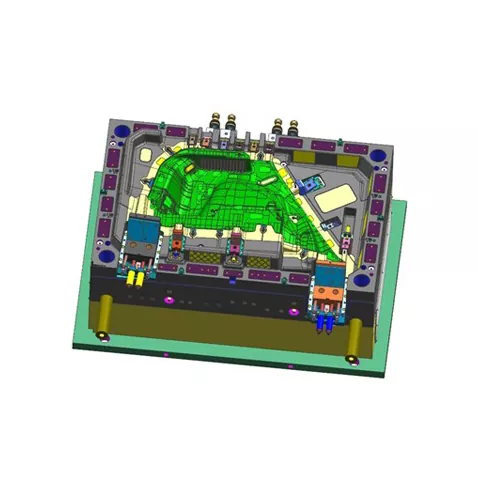

Kehittyneitä 3D-suunnitteluohjelmistoja, kuten UG ja CATIA, käytetään täydentämään 3D-suunnittelua kaikista komponenteista, mukaan lukien ylämuotti, alempi muotti ja painerengas. Sellaiset tekijät kuin metallilevyn paksuus ja joustokompensaatio otetaan täysin huomioon muotin tarkkuuden ja vakauden varmistamiseksi. Suunnittelusuunnitelman ovat tarkastaneet ja vahvistaneet ammattiinsinöörit.

3. Materiaalin valinta

Automotive Left Side Panel Stamping Die -substraatti käyttää korkealaatuista hiilirakenneterästä (kuten 45 terästä) tai seostettua rakenneterästä (kuten 42CrMo) lujuuden ja jäykkyyden varmistamiseksi. Työosissa (profiilit, leikkuureunat) käytetään korkeahiilistä, kromipitoista työkaluterästä (kuten Cr12MoV, SKD11) tai jauhemetallurgista terästä korkean kovuuden, korkean kulutuskestävyyden ja muotin käyttöiän pidentämiseksi.

4. Tarkkuustyöstö

- Karkea työstö: Alkutyöstö suoritetaan suurella portaalijyrsimellä tai CNC-pukkikoneistuskeskuksella, jossa on varaa viimeistelyyn.

- Viimeistelytyöstö: Nopea CNC-työstökeskuksen profiilien ja leikkuureunojen tarkkuustyöstö varmistaa mittatarkkuuden ja pinnan karheuden.

- Erikoistyöstö: Sähköpurkauskoneistusta (EDM) käytetään monimutkaisten profiilien ja kulmien käsittelyyn; lanka EDM:ää käytetään tarkkuusreikien ja ääriviivojen koneistamiseen; karkaisu ja karkaisu suoritetaan 48-52 HRC:n kovuuden saavuttamiseksi.

- Pintakäsittely: Kovakromaus tai nitraus levitetään profiileihin kovuuden ja kulutuskestävyyden parantamiseksi, samalla kun ruosteenesto ja rasvanpoisto suoritetaan myös.

5. Kokoaminen ja virheenkorjaus (T0-kokeilumuotti)

Kaikki komponentit kootaan täydelliseksi muottiin, joka asennetaan leimauslaitteistoon koevalua varten. Ammattiteknikot säätävät toistuvasti prosessiparametreja, kuten painetta ja iskua, kunnes valmistetaan pätevä osa. Ensimmäisen tarkastuksen ja mittamittausvahvistuksen jälkeen se toimitetaan asiakkaalle.

Kehityssuuntaukset

1. Erittäin suuri integroitu muovaus

Autojen sivupaneelit ovat kehittymässä kohti suurempia integroituja rakenteita, jotka vaativat suurempaa muotin vetoisuutta (jopa 2000 tonnia ja enemmän) ja mittavakautta. SIKAIDA optimoi jatkuvasti suunnittelu- ja prosessointiteknologiaa, mikä mahdollistaa erittäin suurien integroitujen sivupaneelien leimausmuotien kehittämisen vastaamaan uusien energiaajoneuvojen ja seuraavan sukupolven mallien tarpeisiin.

2. Kevyt materiaalisovellus

Autoteollisuuden keveyden kehittyessä uusia materiaaleja, kuten lujaa terästä ja alumiiniseoksia, käytetään laajalti. SIKAIDA optimoi muotin rakenteen ja pintakäsittelyteknologian sopeutuakseen uusien materiaalien muovausominaisuuksiin (esim. alumiiniseoksen vetomuotit on varustettu erikoispinnoitteilla ja voitelujärjestelmillä).

3. Älykäs valmistus ja digitalisointi

Muottiin on upotettu paine- ja lämpötila-anturit, jotka valvovat leimausparametreja reaaliajassa, mikä mahdollistaa ennakoivan huollon ja prosessin optimoinnin. Yhdessä digitaalisen kaksoistekniikan kanssa virtuaalista virheenkorjausta varten, kehityssykliä voidaan lyhentää 20-30 %, mikä parantaa T&K-tehokkuutta.

4. Rapid Die Change and Automation

Monen lajikkeen, pienierän tuotantotarpeisiin muotti ottaa käyttöön nopean muotinvaihtorakenteen (nopea kiinnitys, automaattinen asemointi), yhdistettynä automatisoituihin robotteihin ja näöntarkastusjärjestelmiin, mikä saavuttaa korkean automaation leimaustuotannon ja parantaa tuotannon joustavuutta.

Usein kysytyt kysymykset

Q1: Mitä materiaaleja tyypillisesti käytetään autojen vasemman sivupaneelin leimaussuulakkeessa?

A1: Muotin pohjassa käytetään yleensä korkealaatuista hiilirakenneterästä (kuten 45 terästä) tai seostettua rakenneterästä (kuten 42CrMo). Työosissa (profiilit, leikkuureunat) käytetään korkeahiilistä, kromipitoista työkaluterästä (esim. Cr12MoV, SKD11) tai jauhemetallurgista terästä korkean kovuuden (48-52 HRC) ja korkean kulutuskestävyyden varmistamiseksi. Jotkut huippuluokan muotit käyttävät kovametalli- tai pintapinnoitustekniikkaa käyttöiän pidentämiseksi.

Q2: Kuinka pitkä on auton vasemman sivupaneelin leimausmuotin valmistusjakso?

A2: Auton vasemman sivupaneelin leimausmuotin valmistusjakso on tyypillisesti 8–15 kuukautta riippuen tekijöistä, kuten osan monimutkaisuudesta, tarkkuusvaatimuksista ja tuotantokapasiteetista. Monimutkaisen kaarevan pinnan sivupaneelin muottien kehityssykli voi ylittää 15 kuukautta, kun taas yksinkertaiset rakennemuottit voidaan valmistaa 8-10 kuukaudessa. Koko prosessi suunnittelusta ja käsittelystä kokoonpanoon ja virheenkorjaukseen vaatii yhteistyötä useiden osastojen kesken.
