Autojen konepellin ulkopaneelin leimaaminen

SIKAIDA Automotive Hood Outer Panel Stamping Die on suuri ja monimutkainen kaarevuusjärjestelmä, joka sisältää ylemmän muotin, alasuulakkeen, painerenkaan ja tarkkuusohjainkomponentit, jotka sopivat konepellin ulkopaneelien yksi- tai monivaiheiseen muotoiluun. Luotettavana toimittajana maailmanlaajuiselle autoteollisuudelle sen muotit voivat toimia vakaasti suurten volyymien leimauslinjoilla.

Tuotteen pääominaisuudet:

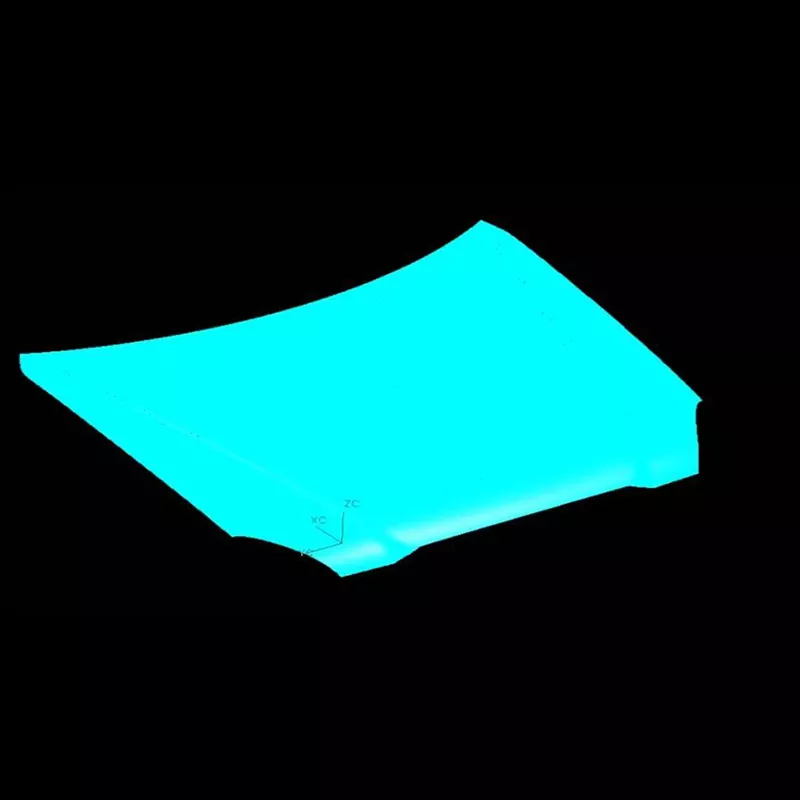

1. Suuri ja monimutkainen kaksinkertainen kaarevuusrakenne: Automotive Hood Outer Panel Stamping Die soveltuu konepellin ulkopaneeleille (pituus > 1,2 m, leveys 0,8-1,0 m), joissa on suuri määrä vapaamuotoisia pintoja, piirrelinjoja ja vahvistavia ripoja, jotka vaativat erittäin korkeaa pinnan tarkkuutta ja laatua.

2. Erittäin tarkka ja peililaatuinen pintaviimeistely: Sopii luokan A ulkoasuille (ei naarmuja, ryppyjä, takajousta), muotin pinnan viimeistely saavuttaa peilitason (Ra≤0,4 μm), mikä vaatii tiukkoja materiaaleja, lämpökäsittelyä ja käsittelytekniikoita koskevia standardeja.

3. Integroitu moniprosessijärjestelmä: Integroi useita prosesseja, kuten piirtämisen, lävistyksen ja trimmauksen, on yhteensopiva erilaisten muovausprosessien kanssa, tukee automaattista syöttöä, paikantamista ja purkamista ja sopii automatisoituun tuotantoon.

4. Raskas rakenne ja tarkkuusohjaus: Autojen konepellin ulkopaneelin leimaussuulakkeessa käytetään erittäin lujaa muottirunkoa, joka soveltuu suuren vetoisuuden leimaamiseen, joka on varustettu erittäin tarkalla ohjaustolppa- ja ohjausholkkijärjestelmällä meistin vääristymien välttämiseksi, ja siinä on vakaa puskuri- ja purkumekanismi varmistaakseen tasaisen puskurin ja purkausmekanismin.

5. Kehittynyt voitelu- ja jäähdytysjärjestelmä: Optimoitu voitelujärjestelmä vähentää kitkaa ja pidentää muotin käyttöikää; lämpötilaohjattu jäähdytysjärjestelmä voidaan lisätä tarpeen mukaan materiaalinmuodostusvakauden varmistamiseksi.

Sovellukset ja materiaaliedut

Automotive Hood Outer Panel Stamping Die soveltuu henkilöautojen, hyötyajoneuvojen ja uusien energiaajoneuvojen teräksestä ja kevytmetalliseoksesta valmistettujen ulkopaneelien leimaamiseen. Muottipohjassa käytetään 45# ja Q235 ruostumatonta terästä, ja työosat on valmistettu materiaaleista, kuten Cr12MoV, saavuttaen kovuuden 48-52 HRC lämpökäsittelyn jälkeen, jolla on etuja, kuten korkea lujuus ja korkea kulutuskestävyys.

Täydellinen valmistusprosessi

1. Tuoteanalyysi ja CAE-simulointi

AutoForm- ja Dynaform-ohjelmistoja käytetään muovattavuuden, joustavuuden jne. analysointiin, leimausongelmien ennustamiseen ja ratkaisemiseen sekä prosessien ja meistisuunnittelun optimointiin.

2. Täysi 3D Die Design

Automotive Hood Outer Panel Stamping Die käyttää ohjelmistoja, kuten UG ja CATIA, täydentämään 3D-suunnittelua ja sijoittamaan tarkasti kaikki yksityiskohdat, kuten lisäosat ja ruuvit.

3. Materiaalin valinta ja lämpökäsittely

Sopivat materiaalit valitaan ja prosesseja, kuten tyhjiökarkaisua ja karkaisua, käytetään varmistamaan, että muotin mekaaniset ominaisuudet vastaavat käyttövaatimuksia.

4. Tarkkuustyöstö

Karkean koneistuksen (varat huomioon ottaen), viimeistelyn (tarkkuuden varmistamisen), erikoiskoneistuksen (EDM, lankaleikkaus jne.) ja kiillotuksen jälkeen saavutetaan peilipinta.

5. Kokoaminen ja T0-koevalu

Kun kaikki komponentit on koottu, suoritetaan koevalu. Prosessiparametreja säädetään ja muottia muokataan ja optimoidaan, kunnes leimattu osa täyttää piirustuksen vaatimukset.

Kehityssuuntaukset

Muottiteollisuudessa on neljä päätrendiä: sopeutuminen kevyisiin, lujiin materiaaleihin; saavuttaa koko prosessin tarkkuus ja älykkyys; usean prosessin integroitu automaatio; kehityssyklien lyhentäminen digitaalisen kaksoisteknologian avulla; ja kustannusten vähentäminen.

SIKAIDA Automotive Hood Outer Panel Stamping Die edustaa edistyksellistä leimausmuotit. Kehitysjaksolla 8-15 kuukautta ja kustannuksilla miljoonista kymmeniin miljooniin yuaneihin se toimii vertailukohtana ammattimaisten muottitehtaiden lujuuden mittaamiseen. SIKAIDA jatkaa teknologiansa päivittämistä vastatakseen maailmanlaajuisen autoteollisuuden huippuluokan tarpeisiin.

Usein kysytyt kysymykset:

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autojen konepellin ulkopaneelin leimaussuulakkeessa?

A1: Muotin pohjassa käytetään yleensä korkealaatuista hiilirakenneterästä (kuten 45#, Q235), kun taas työosissa käytetään korkeahiiltä, ​​kromipitoista työkaluterästä (kuten Cr12MoV, Cr12) ja nopeaa terästä (kuten W6Mo5Cr4V2) jne., jotka läpikäyvät asianmukaisen lämpökäsittelyn vaaditun kovuuden ja kulutuskestävyyden saavuttamiseksi.

Kysymys 2: Kuinka pitkä on konepellin ulkopaneelien leimaamissuulakkeiden valmistusjakso?

A2: Autojen konepellin ulkopaneelien leimausmuotteissa on monimutkaiset rakenteet ja korkeat tarkkuusvaatimukset. Valmistussykli on tyypillisesti 8-15 kuukautta tuotteen monimutkaisuudesta, teknisistä vaatimuksista ja valmistusmahdollisuuksista riippuen. Sen pitkä kehityssykli ja korkeat kustannukset tekevät siitä keskeisen mittapuun muottiyrityksen kattavan vahvuuden mittaamisessa.
