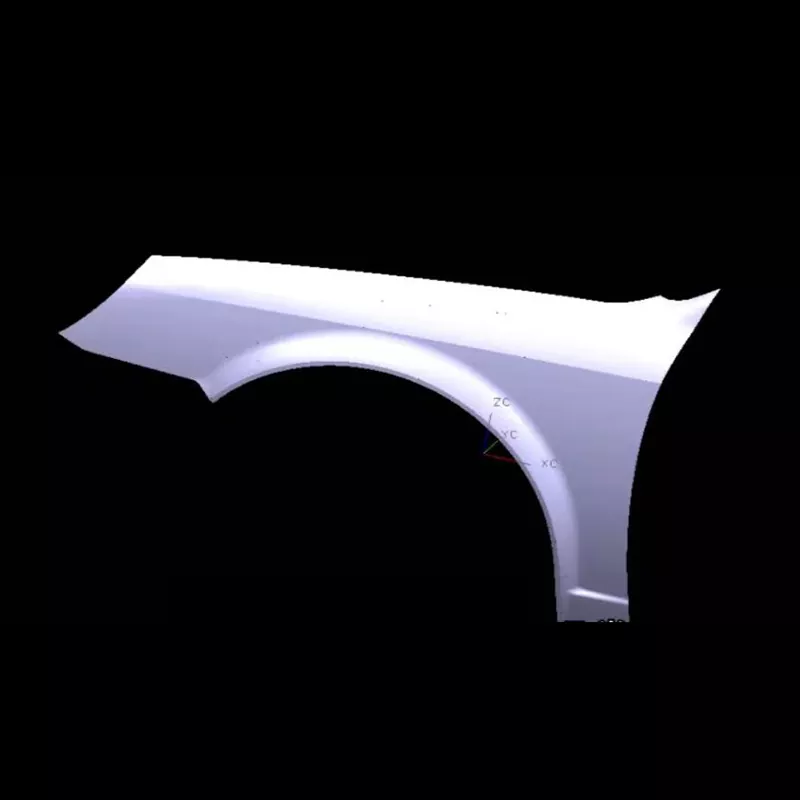

Automotive vasemman lokasuojan leimaaminen

SIKAIDAn Automotive Left Fender Stamping Die on suuri, erittäin tarkka meisti, jota käytetään vasemman lokasuojan paneelien leimaamiseen, joka vaatii monimutkaisten kaarevien pintojen muodostamista ja reunanauhaa. SIKAIDA on johtava autojen leimausmuottivalmistaja Kiinassa, ja sillä on laaja T&K- ja valmistuskokemus, johtava tuoteteknologia ja se tarjoaa luotettavia meistiratkaisuja maailmanlaajuisille autonvalmistajille.

Tuotetiedot

1. Suuri ja monimutkainen rakenne

Tämä autoteollisuuden vasemman lokasuojan leimaussuulake on kooltaan suuri (yli 800 mm pitkä ja yli 500 mm leveä), monimutkaisilla pinnoilla, jotka vaativat erilaisten kaarevien pintojen muodostamista ja reunanauhaominaisuuksia, jotka vaativat erittäin suurta tarkkuutta. SIKAIDA edistyksellisen suunnittelu- ja käsittelyteknologiansa ansiosta sopeutuu täydellisesti eri ajoneuvomallien muotoilutarpeisiin.

2. Korkeat tarkkuus- ja korkeakiiltovaatimukset

Vasen lokasuoja on paljas pinta, eikä siinä saa olla pintavikoja; siksi muotin pinnan karheuden tulee olla alle Ra0.4. SIKAIDA valvoo tiukasti jokaista tuotantovaihetta varmistaakseen muotin tarkkuuden ja leimattujen osien ulkonäön laadun.

3. Monimutkainen muovausprosessi

Automotive Left Fender Stamping Die integroi useita prosesseja, kuten piirtämisen, trimmauksen ja lävistyksen, ja on yhteensopiva yksivaiheisten veto- ja hydroformingprosessien kanssa. SIKAIDA optimoi prosessin asettelun vähentääkseen tehokkaasti kustannuksia ja lisätäkseen tehokkuutta.

4. Monimutkainen muotoilujärjestelmä

Vasemman lokasuojan negatiivista kulmaa ja alta leikattua rakennetta varten suulake on varustettu monimutkaisilla mekanismeilla, kuten liukukappaleilla ja kiiloilla, yhdistettynä kohtuulliseen vetopaloon ja tuuletusjärjestelmään, jotta vältetään vikojen muodostuminen ja parannetaan tuottoprosenttia.

5. Tarkkuusohjaus- ja paikannusjärjestelmä

Erittäin tarkat ohjauskomponentit varmistavat ylemmän ja alemman muotin tarkan kohdistuksen, ja hienostunut kohdistuslaite varmistaa tarkan metallilevyn paikantamisen, mikä parantaa leimaustarkkuutta ja muotin käyttöikää.

Tuotteen ominaisuudet ja sovellukset

Tämä Automotive Left Fender Stamping Die soveltuu erilaisten autojen vasemman lokasuojan valmistukseen, joka tuottaa aerodynaamisesti virtaviivaisia ​​muotoja. Se on yhteensopiva erilaisten materiaalien, kuten teräksen ja alumiiniseosten, kanssa. Ammattimaisena toimittajana SIKAIDA tarjoaa räätälöityjä palveluita eri ajoneuvomallien tarpeisiin.

Valmistusprosessin esittely

1. Tuoteanalyysi ja CAE-simulointi

CAE-simulointi suoritetaan käyttämällä ohjelmistoja, kuten AutoForm, ennakoimaan ja ratkaisemaan vikoja, kuten halkeilua ja rypistymistä, muotisuunnittelun ja valmistuksen laadun varmistamiseksi.

2. Muotin suunnittelu

Täysi 3D-suunnittelu suoritetaan UG- ja CATIA-ohjelmistoilla komponenttien yksityiskohtien tarkentamiseksi, mikä varmistaa kohtuullisen muottirakenteen ja luotettavan toiminnan.

3. Materiaalin valinta

Automotive Left Fender Stamping Die -pohja on valmistettu korkealaatuisista teräksistä, kuten 45-teräs ja 42CrMo, kun taas työosissa käytetään erikoisteräksiä, kuten Cr12MoV, mikä varmistaa korkean kovuuden ja korkean kulutuskestävyyden, joka sopii pitkäaikaiseen korkean intensiteetin leimaamiseen.

4. Tarkkuustyöstö

Erikoistuneet koneistusprosessit, mukaan lukien rouhinta, nopea CNC-viimeistely, langanleikkaus ja hienokiillotus yhdistettynä karkaisuun ja karkaisuun (kovuus HRC48-52), täyttävät tarkkuus- ja pinnankarheusvaatimukset.

5. Kokoaminen ja virheenkorjaus (T0-koevalu)

Kokoamisen jälkeen muotti testataan koneessa. Prosessiparametreja säädetään toistuvasti ja muotti optimoidaan sen varmistamiseksi, että leimatut osat ovat päteviä ja muotti voidaan valmistaa suoraan massatuotantona.

Kehityssuuntaukset:

1. Erittäin kevyt integroitu muovaus

Vasen lokasuoja kehittyy kohti suurempia kokoja ja integroituja malleja. SIKAIDA käyttää kehittyneitä prosesseja, kuten kuumamuovausta, kehittääkseen muotteja, jotka soveltuvat lujaan ja kevyisiin vaatimuksiin.

2. Älykäs ja digitalisaatio

Anturit on upotettu Automotive Left Fender Stamping Die reaaliaikaista seurantaa varten. Yhdessä digitaalisen kaksoisteknologian kanssa saavutetaan virtuaalinen virheenkorjaus, mikä lyhentää kehityssykliä ja parantaa koemuovauksen onnistumisastetta.

3. Monimateriaali- ja komposiittivalu

Uusiin materiaaleihin, kuten alumiiniseoksiin ja hiilikuituihin, sopeutumalla kehitetään vastaavia komposiittimuovausprosesseja ja muotteja vastaamaan erilaisiin markkinoiden tarpeisiin.

4. Additive Manufacturing Applications

3D-tulostusteknologian hyödyntäminen monimutkaisten muottikomponenttien valmistuksessa parantaa muotin suorituskykyä, lyhentää valmistusjaksoja ja korostaa monimutkaisten rakenteiden valmistuksen etuja.

SIKAIDAn Automotive Left Fender Stamping Die on tyypillinen esimerkki auton koripaneelin muotista. Sen 8-15 kuukauden kehityssykli ja korkeat kustannukset korostavat yrityksen vahvuutta. Ammattimaisena valmistajana ja toimittajana Kiinassa SIKAIDA pysyy alan trendeissä, optimoi jatkuvasti tuotteitaan ja tarjoaa korkealaatuisia muottiratkaisuja maailmanlaajuisille asiakkaille.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autojen vasemman lokasuojan leimausmuotteissa?

A1: Muotin pohjassa käytetään yleensä korkealaatuista hiilirakenneterästä (kuten 45 terästä) tai seostettua rakenneterästä (kuten 42CrMo). Työosissa (profiilit, leikkuureunat) käytetään korkeahiilistä, kromipitoista työkaluterästä (kuten Cr12MoV, SKD11) tai jauhemetallurgista terästä (kuten CPM-D2) korkean kovuuden, korkean kulutuskestävyyden ja hyvän sitkeyden varmistamiseksi.

Q2: Kuinka pitkä on autojen vasemman lokasuojan leimausmuotien valmistusjakso?

A2: Autojen vasemman lokasuojan leimausmeistien kehityssykli on pitkä (yleensä 8–15 kuukautta) ja kustannukset korkeat (joka on miljoonista kymmeniin miljooniin RMB), joten se on keskeinen vertailukohta muotteja valmistavien yritysten kattavan vahvuuden mittaamisessa. Kun autot kehittyvät kohti älykkyyttä, sähköistämistä ja keveyttä, niiden meistien tekniset vaatimukset kasvavat edelleen.
