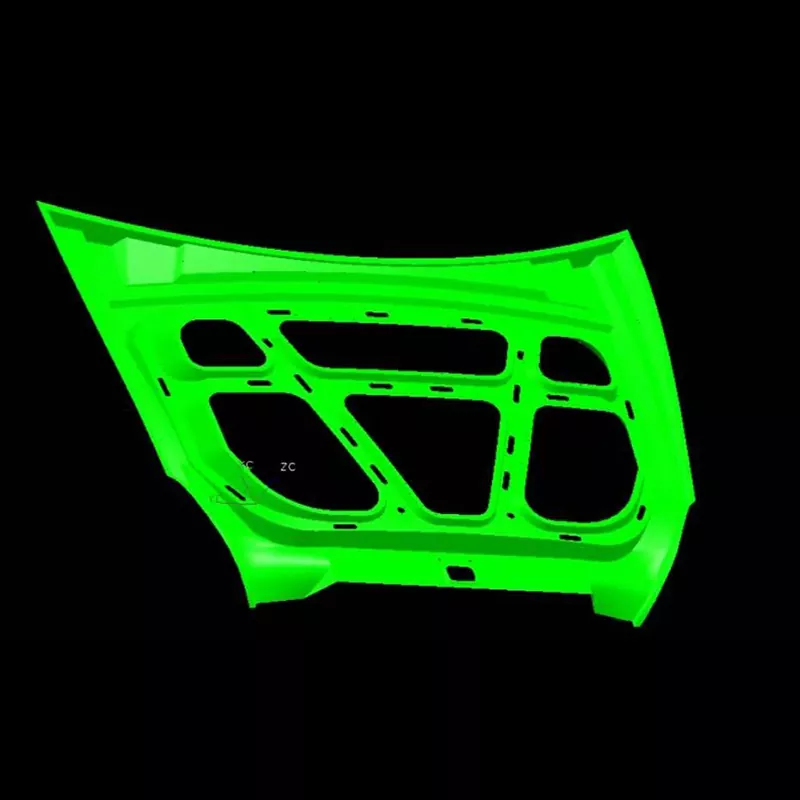

Autojen konepellin sisäpaneelin leimaaminen

SIKAIDA Automotive Hood Inner Panel Stamping Die on suuri ja monimutkainen leimausjärjestelmä, joka on erityisesti suunniteltu muodostamaan konepellin sisäpaneelin päärunko. Se ei ole yksittäinen muotti, vaan täydellinen laite, joka sisältää useita prosesseja ja varmistaa suurten, erittäin tarkkojen runkokomponenttien vakaan muodostuksen.

Tuotteen pääominaisuudet:

1. Suuri koko ja monimutkainen rakenne

Automotive Hood Inner Panel Stamping Die:n vakiomitat ovat pituudeltaan > 800 mm ja leveydeltään > 600 mm, mikä edellyttää vahvistusrivien, kiinnitysreikien ja muiden ominaisuuksien muodostamista. Se sisältää ydinkomponentteja, kuten ylemmän ja alemman meistit, sekä tarkan ohjaus-, paikannus- ja purkujärjestelmän vakaan ja tarkan leimauksen varmistamiseksi.

2. Erittäin korkea tarkkuus ja korkea laatu

Leimattujen osien mittatoleranssit ovat ±0,1 mm:n tarkkuudella, ja niissä ei ole vikoja, kuten halkeamia, ryppyjä ja naarmuja. Itse suulake käy läpi tiukan valmistuksen, ohjaavan tarkkuuden ja paineen jakautumisen valvonnan, mikä vastaa ulkonäkökomponenttien laatustandardeja.

3. Edistynyt integroitu muovausprosessi

Integroimalla useita prosesseja, kuten syväveto ja muovaus, saadaan aikaan kertamuovaus, joka ohjaa tarkasti materiaalivirtausta ja takaisinjouston kompensointia. CAE-simulaatiota käytetään ongelmien ennustamiseen, mikä varmistaa vakaan ja luotettavan leimauksen.

4. Heavy Duty Die System

Automotive Hood Inner Panel Stamping Die painaa kymmeniä tonneja ja vaatii suuria, yli 2000 tonnin painelaitteita. Se on varustettu erittäin tarkoilla ohjauspylväillä, ohjausholkeilla ja muilla komponenteilla, jotka soveltuvat pitkäaikaiseen, korkean intensiteetin massatuotantoon.

5. Laadukas pintakäsittely

Muotin pinta on peilikiillotettu (Ra≤0,4μm). Pinnan kovuus ja pinnoiteparametrit on optimoitu eri materiaaleille kulutuksenkestävyyden ja vakaan pinnan laadun varmistamiseksi.

Valmistusprosessi

1. Tuoteanalyysi ja prosessisuunnittelu

Automotive Hood Inner Panel Stamping Die käyttää CAE-ohjelmistoja, kuten AutoForm ja Dynaform, analysoimaan leimauksen muovattavuutta, ennustamaan vikoja, optimoimaan prosesseja ja määrittämään kohtuulliset leimausparametrit, mikä luo perustan valmistukselle.

2. Muotin suunnittelu

Täysi 3D-suunnittelu suoritetaan UG:n ja CATIA:n avulla kunkin komponentin rakenteen tarkentamiseksi varmistaen, että muotin lujuus, jäykkyys ja tarkkuus täyttävät tuotantovaatimukset.

3. Materiaalin valinta

Automotive Hood Inner Panel Stamping Die -runko on valmistettu 45-teräksestä ja 42CrMo-teräksestä, kun taas profiilit ja keskeiset osat käyttävät työkaluterästä, kuten Cr12MoV (HRC48-52 lämpökäsittelyn jälkeen). Ohjainpilareissa ja holkeissa käytetään kulutusta kestävää terästä.

5. Tarkkuustyöstö

Karkea koneistus ja nopea CNC-tarkkuustyöstö (pintatarkkuus ±0,01 mm) yhdistettynä lankaleikkaukseen, EDM:ään ja muihin erityisiin työstöprosesseihin sekä lämpökäsittelyyn ja pintakäsittelyyn varmistavat, että muotin suorituskyky täyttää standardit.

6. Kokoaminen ja T0-koevalu

Kokoamisen jälkeen muotti testataan puristimella. Parametreja säädetään toistuvasti, näytteet tarkastetaan ja muottia muokataan ja optimoidaan, kunnes kaikki tuoteindikaattorit täyttävät standardit.

Tuotesovellus

SIKAIDA Automotive Hood Inner Panel Stamping Die on laajalti käytetty konepellin sisäpaneelien valmistuksessa henkilöautoihin ja hyötyajoneuvoihin. Se muodostaa tehokkaasti monimutkaisia ​​kaarevia pintaosia ja tukee autonvalmistajien korituotantolinjojen tehokasta ja vakaata toimintaa.

Kehityssuuntaukset:

1. Erittäin suuri integroitu muovaus

 Suuntaus kohti integroituja hupun sisäpaneeleja lisää muotin vetoisuuden ja koon vaatimuksia. Yli 2000 tonnin painoisten puristimien laaja käyttö lisää suunnittelun ja valmistuksen monimutkaisuutta.

2. Kevyen materiaalin mukauttaminen

Lujien terästen ja alumiiniseosten sovellusten laajentaminen edellyttää muottien suunnitteluparametrien säätöjä, mikä asettaa uusia haasteita valmistusteknologialle.

3. Älykäs valmistus ja digitalisointi

CAE-simulaatiota, CNC-työstötyökaluja ja digitaalisia kaksoistekniikoita hyödyntämällä saavutamme muottien koko elinkaaren digitaalisen hallinnan, mikä parantaa tarkkuutta ja tehokkuutta.

4. Nopea muotinvaihto ja automatisoitu tuotanto

Optimoimme muottien nopeat paikannus- ja lukitustoiminnot integroimalla ne automatisoituihin tuotantolinjoihin vastaamaan monilajikkeiden, pienten erien tuotannon tarpeita.

SIKAIDA Automotive Hood Inner Panel Stamping Die integroi teknologiaa useilta aloilta, edustaen pitkälle kehitettyä leimausmuotit. Se on 8–15 kuukauden kehityssykli ja korkeat kustannukset, joten se on merkittävä mittari yrityksen vahvuudelle. Se jatkaa päivittämistä autoteollisuuden kevyen ja älykkään kehityksen myötä, mikä tukee globaalin autoteollisuuden korkealaatuista kehitystä.
