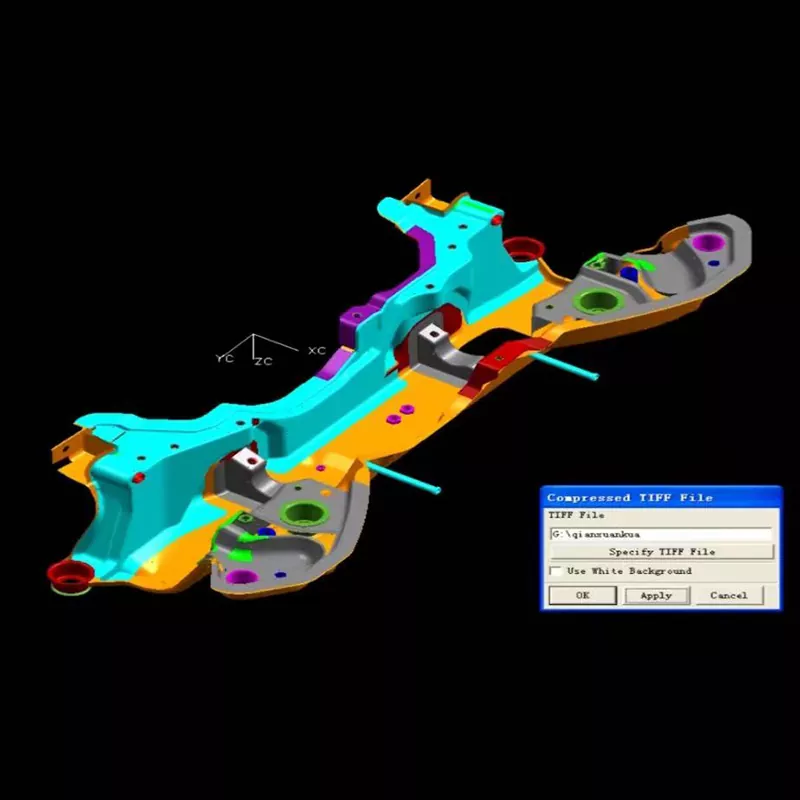

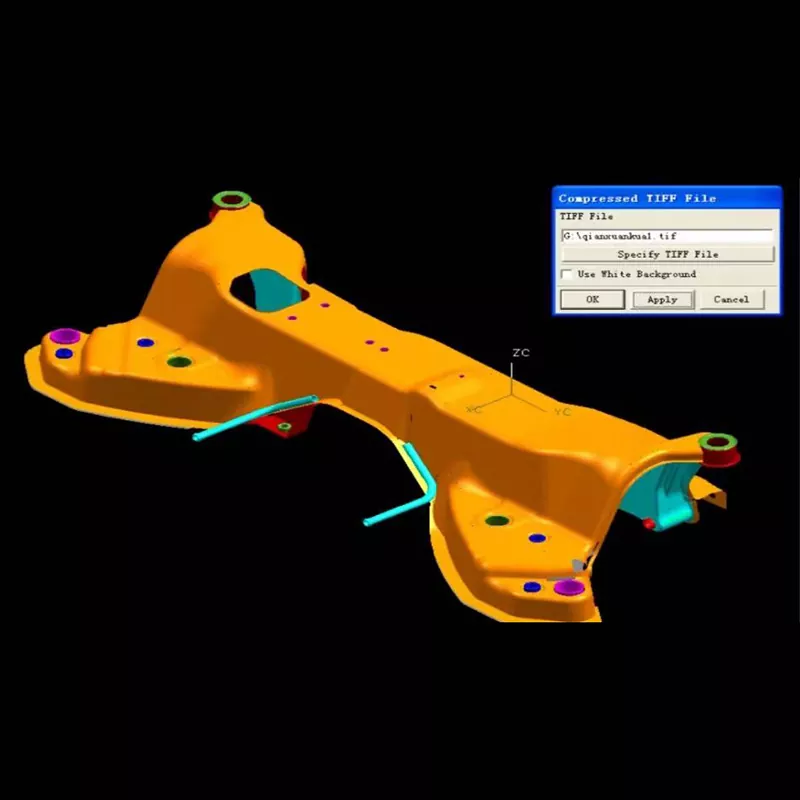

Autojen etujousituskokoonpanon leimaussuuttimet

SIKAIDA Automotive Front Suspension Assembly Stamping Dies on erityisesti suunniteltu jousituksen rakenneosien massatuotantoon ja erittäin tarkkaan valmistukseen, ja ne täyttävät mittatarkkuuden, jäykkyyden, väsymisiän ja törmäysturvallisuuden vaatimukset. Niitä käytetään laajasti erilaisissa ajoneuvotyypeissä, mukaan lukien henkilöautot, hyötyajoneuvot ja sähköajoneuvot.

Tekniikan ydinominaisuudet:

1. Monimutkainen tilarakenteen muodostaminen

Kolmiulotteisen materiaalivirran ja jousituskomponenttien venymisen tarkka ohjaus, avainmittatarkkuus ±0,05 mm ja tila-aseman tarkkuus ±0,1 mm. Hyödyntämällä monivaiheista progressiivista muovaustekniikkaa vältetään materiaalin ohenemista ja jännityskeskittymistä.

2. Erittäin luja kantava rakenne

Yhteensopiva lujan teräksen ja kevyiden metalliseosten kanssa, korkean jännityksen alueiden ja kriittisten rakenteiden erittäin tarkka muotoilu, suoruus ≤ 0,08 mm/m ja yhdensuuntaisuus ≤ 0,12 mm. Ammattimainen tekniikka varmistaa vakaan materiaalin suorituskyvyn.

3. Tarkkuusreiän työstötekniikka

Integroi useita prosesseja ja viimeistelee erittäin tarkan reiän muodostamisen yhdellä meistotoimenpiteellä. Reiän tarkkuus ±0,03 mm ja reiän halkaisijan sylinterimäisyys ≤ 0,05 mm, luottaen erittäin tarkkaan ohjausjärjestelmään reiän laadun varmistamiseksi.

4. Monikomponenttinen hitsausintegrointi

Autojen etujousituksen kokoonpanon leimausmuotit, joissa on varatut hitsausrakenteet, materiaalin käyttöaste ≥85 %, nopea muotinvaihto sopeutuvuus usean ajoneuvon tuotantoon ja parannettu kokoonpanon tarkkuus ja rakenteen lujuus hitsauksen muodonmuutosten hallinnan ansiosta.

5. Dynaaminen suorituskyvyn ja turvallisuuden optimointi

Erittäin tarkan ohjauksen ja reaaliaikaisen seurannan ansiosta, pinnan tarkkuus ±0,02 mm, optimoitu jännitysjakauma pidentää väsymisikää ja parannettu energian absorptiorakenne parantaa törmäysturvallisuutta.

6. Älykäs prosessinhallinta

CAE-ohjelmistoa hyödyntäen parametrien optimoinnissa käytetään kolmisilmukaista ohjausjärjestelmää ja älykkäitä valvontalaitteita muovausprosessin reaaliaikaiseen seurantaan, mikä varmistaa tasaisen laadun massatuotannossa.

Sovellusalueet

Käytetään laajasti henkilöautojen, hyötyajoneuvojen, katumaasturien, sähköajoneuvojen, korkean suorituskyvyn kilpa-autojen, kuorma-autojen ja linja-autojen etujousitusjärjestelmissä sopeutuen eri ajoneuvomallien erityistarpeisiin.

Valmistusprosessi

1. Tuotesuunnittelu ja simulointi

CAE-simulaatioteknologiaa käyttämällä tehdään muovattavuusanalyysi, joustolaskennat ja dynaaminen optimointi, jotta voidaan tarjota datatukea muotin suunnittelulle.

2. Muottirakenteen suunnittelu

Täydellisen 3D-suunnittelun ammattimaisen ohjelmiston avulla omaksutaan modulaarinen konsepti, joka mukautuu automatisoituihin tuotantolinjoihin, mikä helpottaa muotin virheenkorjausta ja ylläpitoa.

3. Materiaalin valinta

Työosat on valmistettu erittäin kovasta muottiteräksestä ja erikoisseoksista; muotin rungot ja vakioosat on valmistettu sopivasta teräksestä; ja kaviteetin pinnat ovat erikoiskäsittelyssä kitkan ja tarttuvuuden vähentämiseksi.

4. Tarkkuustyöstöprosessi

Autojen etujousituskokoonpanon leimausmuotteille suoritetaan rouhinta, viimeistely ja pintakäsittely. Erikoislaitteet takaavat koneistustarkkuuden, jolloin pinnan karheus on Ra0,2-0,4 μm. Keskeisiä alueita vahvistetaan.

5. Kokoonpano ja virheenkorjaus

Tarkka kokoonpanon jälkeen osille tehdään painetestaus ja virheenkorjaus. Ensimmäinen osatarkastus ja eräkoetuotanto optimoivat parametrit vakaan tuotannon ja tuotteen luotettavuuden varmistamiseksi.

Kehityssuuntaukset

Teollisuus kehittyy viiteen pääsuuntaan: kevyt ja luja integraatio, tarkkuus ja dynaaminen optimointi, nopea muotinvaihto ja joustava tuotanto, digitaalinen virtuaalinen virheenkorjaus ja vihreä kestävä valmistus, joka mukautuu autoteollisuuden sähköistys- ja älykkyystrendeihin.

Usein kysytyt kysymykset

Kysymys 1: Mitä materiaaleja tyypillisesti käytetään autojen etujousituksen kokoonpanon leimausmuotteissa?

A1: Työosissa käytetään pääasiassa korkeakovia muottiteräksiä, kuten SKD11, Cr12MoV ja DC53. Syvävetomuovausosiin ja suuria jännityksiä kantaviin alueisiin käytetään jauhemetallurgista nopeaa terästä tai sementoitua kovametallia. Muotin pohjassa käytetään rakenneterästä, kuten 45-terästä ja Q235-terästä, kun taas vakioosissa, kuten ohjauspilareissa ja -holkkeissa, käytetään laakeriterästä GCr15. Äärimmäisen vaativaan kaarevan pinnan muotoiluun käytetään joskus keraamisia tai timanttipinnoitemateriaaleja muotin kulutuskestävyyden ja käyttöiän varmistamiseksi.

Kysymys 2: Kuinka pitkä on autojen etujousituskokoonpanon leimausmuottimien tuotantosykli?

A2: Etujousituskokoonpanon monimutkaisuudesta ja tarkkuusvaatimuksista riippuen tuotantosykli on tyypillisesti 18-26 viikkoa. Tavalliset etujousituksen kokoonpanomuotit kestävät noin 18 viikkoa, monimutkaiset tilarakenteen muotit 22 viikkoa ja erittäin suuret tai kevyet etujousituksen kokoonpanomuotit voivat vaatia yli 26 viikkoa. Tietty sykli riippuu etujousituksen monimutkaisuudesta, tilamuodostuksen vaikeudesta ja dynaamisista suorituskykyvaatimuksista.

Q3: Mikä on muotin käyttöikä?

A3: Normaaleissa käyttö- ja huoltoolosuhteissa etujousituskokoonpanon leimausmuotien käyttöikä voi olla yli 250 000 jaksoa. Korkealaatuisen materiaalin valinnan, asianmukaisen lämpökäsittelyn ja tarkan koneistuksen ansiosta joidenkin meistien käyttöikä voi olla 450 000 sykliä. Kuluvat alueet, kuten syvävedetyt muovausosat, suuren jännityksen kantavat pinnat ja tarkkuusreiät, vaativat säännöllistä huoltoa ja vaihtoa tuotteen laadun ja muovausvakauden varmistamiseksi.

Q4: Kuinka varmistaa etujousituskokoonpanon tarkkuus ja dynaaminen suorituskyky?

A4: Optimoimalla muovausprosessiparametrit CAE-analyysin avulla, ottamalla käyttöön erittäin tarkka ohjausjärjestelmä, ohjaamalla materiaalin takaisinjoustoa ja paksuuden jakautumista sekä tarkastamalla ja ylläpitämällä säännöllisesti muotin tarkkuus, etujousituskokoonpanon mittatarkkuutta voidaan säätää ±0,05 mm:n sisällä ja liitospinnan tarkkuus voi olla ±0,02 mm. Samalla järkevä rakennesuunnittelu ja lämpökäsittely takaavat, että etujousituskokoonpanolla on riittävä rakenteellinen lujuus ja dynaaminen suorituskyky.

Kysymys 5: Mitkä ovat tärkeimmät valvontakohdat autojen etujousituksen kokoonpanon leimausmuottimien valmistusprosessissa?

A5: Tärkeimmät ohjauspisteet etujousituksen asennusmuottien valmistuksessa ovat: ① Monimutkaisten tilapintojen tarkka työstö geometrisen tarkkuuden varmistamiseksi; ② Erittäin lujien laakerirakenteiden muodostaminen asennon ja lujuuden varmistamiseksi; ③ Tarkkuusreikien koneistustarkkuus kokoonpanon laadun varmistamiseksi; ④ Monikomponenttisten hitsattujen integroitujen rakenteiden lujuus; ⑤ Lämpökäsittelyprosessit kovuuden ja sitkeyden varmistamiseksi. Jokainen ohjauspiste vaatii tiukkaa laaduntarkastusta ja prosessin valvontaa, erityisesti monimutkaisten tilarakenteiden muodostavien ja erittäin lujien kantavien alueiden tarkkaan hallintaan.
