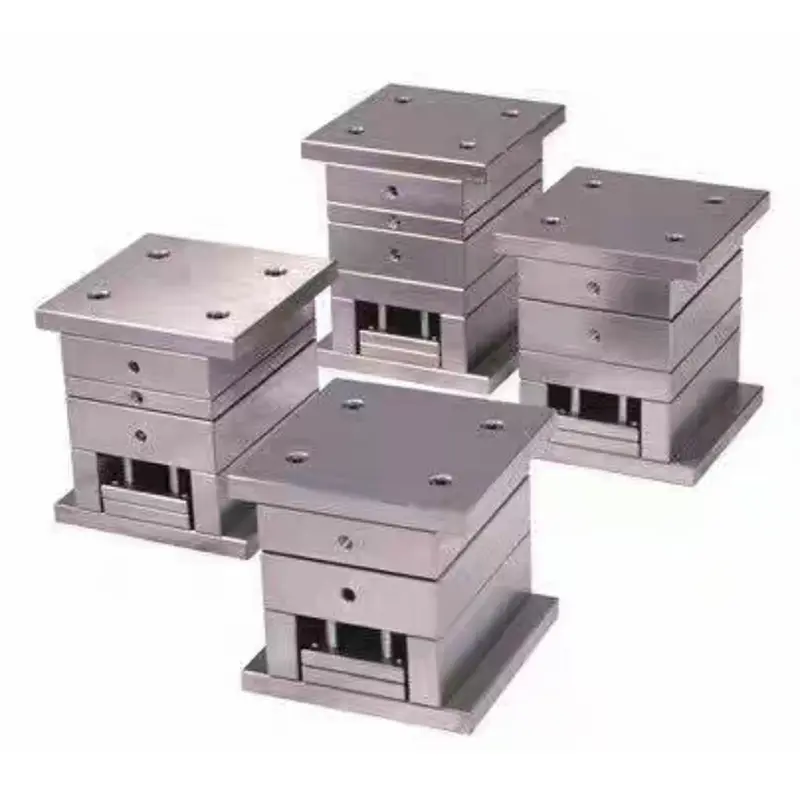

Erittäin tarkka pieni porttimuottipohja

SIKAIDA Ultra-High Precision Small Gate -muottipohja on suunniteltu erityisesti kolmilevyisille ruiskumuotteille, jotka soveltuvat arvokkaiden komponenttien valmistukseen elektroniikka-, auto-, lääke- ja optiikkateollisuudessa. Se integroi korkean jäykkyyden, mikronitason asemoinnin, vakaan lämpötilan säädön ja automatisoidun irrotustekniikan korkealaatuisen, yhtenäisen muovauksen saavuttamiseksi ilman hitsauslinjoja tai kutistumisjälkiä. Muotin pohjassa on ainutlaatuinen neulaventtiilityyppinen kuumakanavarakenne, joka mahdollistaa monipisteruiskutuksen ja sulavirtauksen tarkan hallinnan, mikä varmistaa virheettömien tuotteiden ja tekee siitä keskeisen laitteiston huippuluokan valmistuksessa.

Tärkeimmät tekniset ominaisuudet

1. Korkean tarkkuuden ohjausjärjestelmä

Ultra-High Precision Small Gate -muottipohja käyttää erittäin tarkkoja rullaohjaimia ja lineaarisia liukukappaleita yhdistettynä tarkkuushiotuihin ohjausholkkeihin, mikä varmistaa muotin sujuvan avautumisen ja sulkemisen sekä korkean toistettavuuden. Välystä ohjataan 0,01 mm:n rajoissa, mikä eliminoi tehokkaasti ohjaimen välyksen aiheuttamat salama- ja pursevirheet.

2. Älykäs lämpötilansäätöjärjestelmä

Integroitujen monipistelämpötila-anturien ja älykkään ohjausmoduulin ansiosta muotin lämpötilan tarkkuus on ±1 ℃. Itsenäinen vyöhykelämpötilan säätö mahdollistaa tarkan lämpötilan säätämisen tuotteen eri osille, mikä optimoi sulavirtauksen ja vähentää jäännösjännitystä.

3. Neulaventtiilin kuuma juoksujärjestelmä

Se käyttää erittäin tarkkaa neulaventtiilin kuumakanavajärjestelmää, mikä mahdollistaa monipisteruiskutuksen ja peräkkäisen ohjauksen. Neulaventtiilin avautumisen vasteaika on ≤0,1 sekuntia, mikä estää tehokkaasti sulatteen takaisinvirtauksen ja kiertymisen, sopii tuotteille, joilla on korkea läpinäkyvyys ja tiukat ulkonäkövaatimukset.

4. Erittäin jäykkä rakennesuunnittelu

Ultra-High Precision Small Gate -muottipohja käyttää erittäin lujaa seosterästä, läpikäy jännityksenpoistohehkutuksen ja sisältää optimoidun ripa-asettelun ja elementtianalyysin parantamaan suunnittelua. Tämä johtaa minimaaliseen muodonmuutokseen korkeapaineruiskutuksessa, tasaiseen puristusvoiman jakautumiseen ja pidentyneeseen muotin käyttöikään.

5. Automaattinen poistojärjestelmä

Tarkalla synkronisella poistomekanismilla varustettuna poistonopeus ja isku ovat tarkasti säädettävissä. Itsevoitelevat ohjaimet varmistavat tasaisen, tukkeutumattoman irtoamisen, tasaisen irrotusvoiman ja vähentävät tuotteen muodonmuutos- ja vaurioriskiä.

Tuotesovellukset:

1. Elektroniikka ja viestintä: matkapuhelinkehykset, liittimet, jäähdytyslevyt

2. Autoteollisuus: Anturit, kojelaudat, valaistuskomponentit

3. Lääketieteelliset laitteet: ruiskut, verenerottimet, diagnostiset laitteet

4. Optiset komponentit: Linssit, suodattimet, näyttöpaneelit

Valmistusprosessi:

1. Suunnitteluanalyysi ja simulointi

Hyödyntämällä ammattimaisia ​​CAE-ohjelmistoja, kuten Moldflow ja ANSYS, tehdään muotin virtaus-, rakennelujuus- ja termodynaamisia analyyseja muovautumisriskien ennustamiseksi ja juoksuputkien ja jäähdytysjärjestelmän sijoittelun optimoimiseksi.

2. Tarkkuustyöstö

- Karkea työstö: Suuret CNC-jyrsimet koneistavat referenssipinnat ja ääriviivat jättäen varauksen viimeistelyyn.

- Lämpökäsittely: Tärkeimmät komponentit läpikäyvät karkaisun ja jännityksenpoistohehkutuksen materiaalin vakauden ja mekaanisten ominaisuuksien varmistamiseksi.

- Viimeistelytyöstö: Nopealla CNC-työstyksellä saavutetaan erittäin tarkat pinnat, joiden pinnan karheus on Ra 0,8 μm.

- Pintakäsittely: Tärkeimmät yhteenliittyvät pinnat hiotaan ja kiillotetaan tarkasti, jotta liikkuvat osat ovat sileitä ja kulutusta kestäviä.

3. Kokoonpano ja virheenkorjaus

- Komponenttien kokoonpanossa käytetään momenttiavainta kiinnittimen esijännityksen ohjaamiseen.

- Hydraulisten, lämpötilansäätö- ja poistojärjestelmien riippumaton virheenkorjaus varmistaa normaalin toiminnan.

- T0 koevalu optimoi prosessiparametrit ja korjaa muottia, kunnes tuote täyttää standardit.

Kehityssuuntaukset

1. Älykäs integrointi

Integroi syvästi IoT- ja tekoälyteknologiat laitteiden yhteenliittämisen, tiedonkeruun ja prosessien itsensä optimoinnin saavuttamiseksi. Tukee ennakoivia huolto- ja poikkeavuushälytyksiä, mikä parantaa Ultra-High Precision Small Gate -muottipohjan tuotantotehokkuutta ja tuotteen vakautta.

2. Mikrovaahdotusteknologian sovellus

Yhdessä ylikriittisen nesteen ruiskutusjärjestelmän kanssa se saavuttaa keveyden ja paremman pinnanlaadun, ratkaisee paksuseinäisten tuotteiden kutistumisongelman ja vähentää materiaalin käyttöä yli 30 %.

3. Digital Twin -sovellus

Virtuaalinen muottijärjestelmä on rakennettu optimoimaan prosessiparametreja ja ennustamaan vikoja virtuaaliympäristössä, mikä vähentää koevalujen määrää ja lyhentää kehityssykliä.

4. Additive Manufacturing Integration

Metalli-3D-tulostustekniikkaa sovelletaan monimutkaisten jäähdytysvesikanavien ja kuumakanavien valmistukseen, mikä murtaa perinteisiä prosessointirajoituksia, parantaa jäähdytystehokkuutta, lyhentää valmistussykliä ja vähentää energiankulutusta.

FAQ

Q1: Mihin ruiskuvalutyyppeihin Ultra-High Precision Small Gate -muottipohja sopii ensisijaisesti?

A1: Pienet porttimuottipohjat soveltuvat erityisen tarkkojen muoviosien, kuten elektronisten liittimien, optisten linssien ja lääketieteellisten laitteiden koteloiden, muovaamiseen, joilla on tiukat ulkonäkövaatimukset. Ne soveltuvat erityisesti tuotteille, jotka eivät vaadi hitsauslinjoja, kutistumisjälkiä ja korkeaa pintalaatua.

Q2: Mikä on tuotantosykli, kun käytetään pientä porttimuottipohjaa?

A2: Pienen portin muottipohjan kehityssykli on tyypillisesti 4-8 viikkoa tuotteen monimutkaisuudesta ja tarkkuusvaatimuksista riippuen. Vaikka alkuinvestointi on suurempi, sen korkea tuotantotehokkuus ja ylivoimainen tuotteiden laatu johtavat merkittävään pitkän aikavälin kustannustehokkuuteen.

Q3: Mitkä ovat hienoporttimuottien edut perinteisiin muotteihin verrattuna?

A3: Perinteisiin muotteihin verrattuna hienoporttimuottipohjat tarjoavat etuja, kuten korkeamman tuotteen tarkkuuden, paremman pinnan laadun, korkeamman tuotannon tehokkuuden ja korkeamman automaatioasteen. Neulaventtiilin kuumakanavajärjestelmä välttää tehokkaasti tuoteviat, vähentää jälkikäsittelyvaiheita ja parantaa materiaalin hyödyntämistä, mikä tekee siitä erityisen sopivan suuren volyymin ja laadukkaan tuotannon tarpeisiin.
