Grafiittipallojen sijoituskiinnikkeet

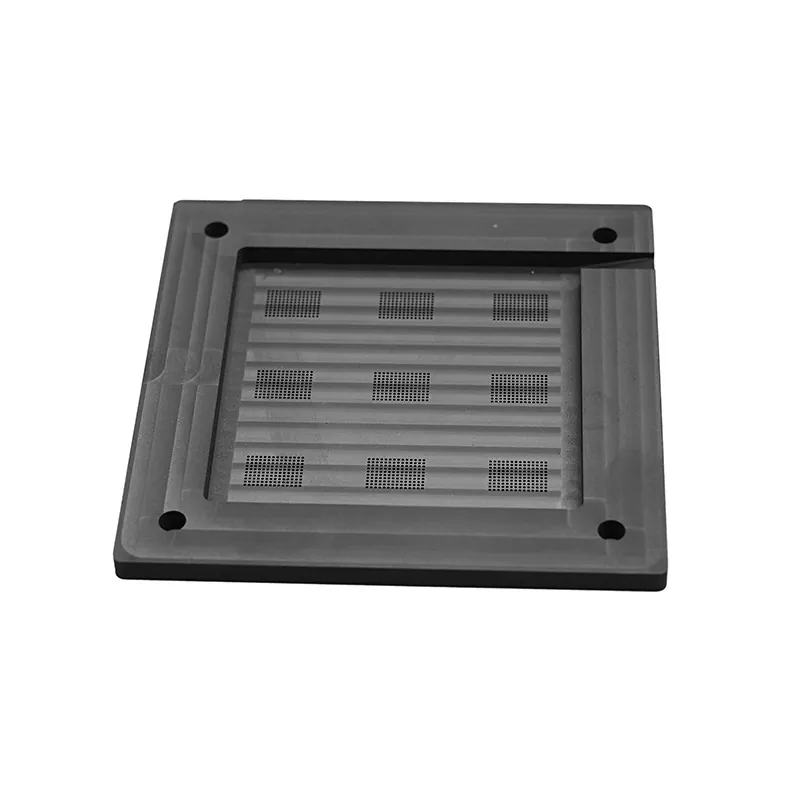

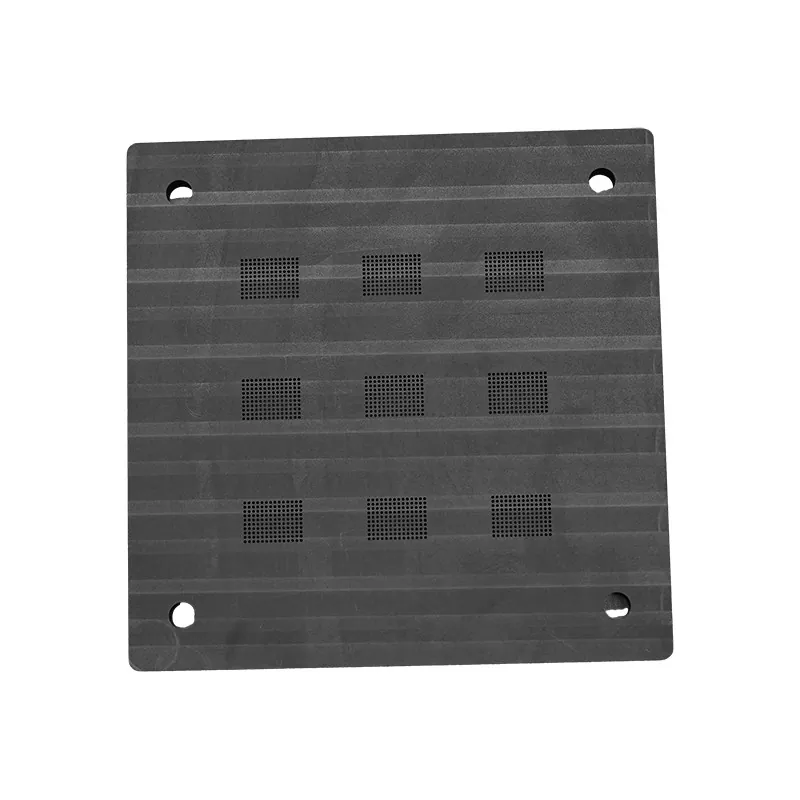

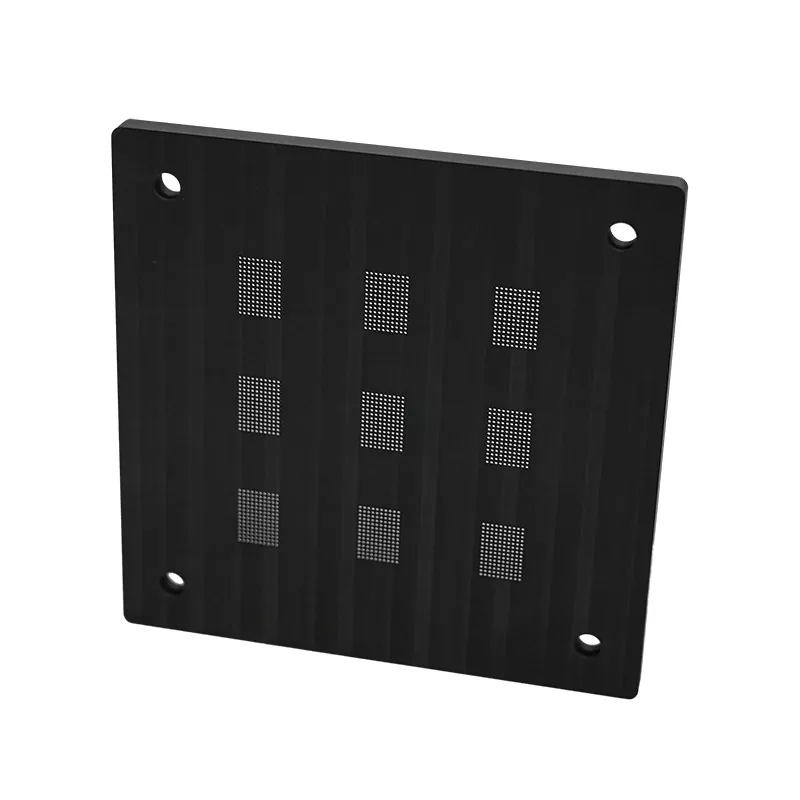

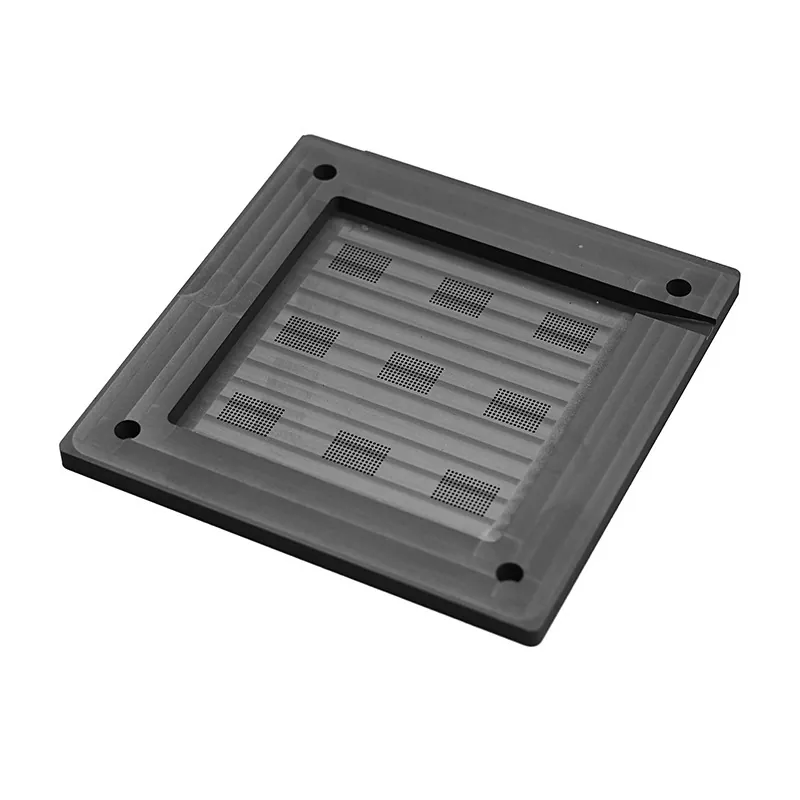

SIKAIDA Graphite Ball Placement Fixtures käyttää erittäin puhdasta grafiittia ja tarkkuustyöstö- ja pintakäsittelytekniikoita, jotka täyttävät puolijohdetason standardit. Pinta on sileä ja puhdas, ja sen suorituskyky on vakaa korkeissa lämpötiloissa. Optimoitu rakenne helpottaa käyttöä ja huoltoa parantaen tehokkaasti pallon sijoitustehokkuutta ja tuottoa.

Erittäin puhdas grafiitti on lämpöä johtavaa ja korroosionkestävää, mikä varmistaa mittavakauden korkean lämpötilan juottamisen aikana ja estää haitallisen ionikontaminaation. Erikoispintakäsittelyt takaavat erinomaisen kostuvuuden juotospalloilla välttäen hapettumiskontaminaation.

Tekniset tiedot

Tärkeimmät ominaisuudet

Grafiittipallon sijoituskiinnikkeet ylpeillä useilla tärkeillä ominaisuuksilla: 1) Korkea puhtaus (grafiitti ≥ 99,5 %, ei ionitaminaatiota); 2) Suuri tasaisuus (tasaisuus ≤0,002 mm/m, Ra≤0,4 μm); 3) Mikronitason pallon sijoitustarkkuus (pallon halkaisija ±0,025 mm, pallon väli ±0,05 mm); 4) Korkean lämpötilan kestävyys (vakaa suorituskyky 300 °C:ssa); 5) Erinomainen lämmönhallinta (tasainen lämmönjohtavuus, vähentää lämpörasitusta).

Sovellusskenaariot

Grafiittipallon sijoituskiinnittimiä käytetään laajalti puolijohdepakkauksissa (suuritiheyksiset pakkaukset, kuten BGA ja CSP), mikroelektroniikkakokoonpanoissa (pienet komponentit, kuten 0402 ja 0201), optoelektronisissa laitteissa (LEDit, laserit), MEMS-laitteissa ja tehopuolijohteissa (IGBT, MOSFET, MOSFET).

Tärkeimmät edut

1. Materiaalin puhtauden etu: alhainen epäpuhtauspitoisuus, alhainen kaasun kehittymisnopeus, kemiallinen stabiilisuus, tasainen erän suorituskyky ja puolijohdeteollisuuden standardien noudattaminen.

2. Tarkkuusedut: Mikronitason tasaisuus ja asemointitarkkuus, sileä ja virheetön pinta, erinomainen toistettavuus massatuotannossa ja soveltuvuus tiheisiin pakkauksiin.

3. Lämpösuorituskyvyn edut: Laaja käyttölämpötila-alue (-40°C - 300°C), lämpölaajenemiskerroin yhteensopiva piikiekkojen kanssa, hyvä lämmönjohtavuus ja vakaa lämpökiertosuorituskyky.

4. Prosessin yhteensopivuuden edut: Grafiittipallon sijoituskiinnikkeet ovat yhteensopivia eri juotteiden kanssa, niissä on laaja prosessiikkuna, ne ovat helppoja puhdistaa, niillä on pitkä käyttöikä ja ne tarjoavat merkittäviä taloudellisia etuja.

Tekniset ominaisuudet

Yrityksellä on vahvat tekniset valmiudet: tiukka materiaalivalvonta, useat tarkastukset saapumisen yhteydessä; varustettu täydellä sarjalla korkean tarkkuuden käsittelylaitteita pinnan laadun varmistamiseksi; monipuoliset pintakäsittelyprosessit erilaisiin tarpeisiin; tarkka testausjärjestelmä vakaan tarkkuuden varmistamiseksi; ja tuotteet, jotka ovat läpäisseet tiukat ympäristötestit mukautuakseen todelliseen tuotantoon.

Usein kysytyt kysymykset:

Kysymys 1: Miksi valita grafiittimateriaali pallojen sijoituskalusteisiin?

A1: Grafiittimateriaalilla on erittäin korkea puhtaus, erinomainen lämmönjohtavuus ja korkean lämpötilan kestävyys, ja se on kemiallisesti vakaa puolijohdeprosesseissa. Verrattuna muihin materiaaleihin, grafiitti ei vapauta haitallisia epäpuhtausioneja siruihin ja säilyttää mittavakauden korkeissa lämpötiloissa, mikä tekee siitä ihanteellisen materiaalin puolijohdepallojen sijoitteluihin.

Q2: Mitkä ovat kiinnittimen pinnan ominaistasomaisuus ja karheus?

A2: Grafiittipallon sijoittelukiinnittimiemme pinnan tasaisuus on säädetty arvoon 0,002 mm/m ja pinnan karheus Ra≤0,4 μm. Tämä erittäin korkea pinnan tasaisuus ja sileys takaa tasaisen kosketuksen lastun ja alustan kanssa välttäen pinnan epätasaisuuksien aiheuttamia pallon sijoitusvirheitä.

Q3: Mikä on pallon sijoitustarkkuus, joka voidaan saavuttaa?

A3: Valaisimillamme saavutetaan pallon sijoitustarkkuus ±0,025 mm ja pallon nousun tarkkuus ±0,05 mm. Tämä tarkkuustaso täyttää täysin nykyisten puolijohdepakkausprosessien vaatimukset ja pystyy käsittelemään suuritiheyksisiä, mikrotiheyspallon sijoitussovelluksia.

Q4: Mikä on valaisimen maksimi käyttölämpötila?

A4: Grafiittipallon sijoittelulaitteistomme voivat toimia normaalisti lämpötila-alueella -40 °C - 300 °C. Tämä lämpötila-alue kattaa puolijohteiden pakkausprosessien kaikki kriittiset vaiheet, mukaan lukien sulatusjuottamisen ja korkean lämpötilan varastoinnin.

Q5: Voitko tarjota räätälöityjä työkalutuotteita?

A5: Kyllä, voimme tarjota räätälöityjä palveluita asiakkaiden erityistarpeiden mukaan. Asiakkaat voivat toimittaa yksityiskohtaisia ​​piirustuksia tai näytteitä, ja voimme käsitellä erilaisia ​​​​epätyypillisiä työkalutuotteita. Minimikäsittelykoko on 0,5 mm ja toleranssia voidaan säätää ±0,01 mm:n sisällä.

Q6: Mikä on työkalujen käyttöikä ja uudelleenkäytettävyys?

A6: Normaalissa käytössä ja asianmukaisessa kunnossapidossa grafiittipallo-asennustyökalumme voidaan käyttää uudelleen yli 100 kertaa. Todellinen käyttöikä riippuu erityisistä käyttöolosuhteista, prosessiparametreista ja huollosta. Suosittelemme säännöllistä pinnan tarkastusta ja suorituskyvyn testausta varmistaaksesi, että työkalut ovat hyvässä kunnossa.

Q7: Kuinka varmistat työkalujen puhtauden ja kontaminaatiottoman luonteen?

A7: Työkaluillemme tehdään tiukka puhdistus ja pintakäsittely käsittelyn jälkeen, mukaan lukien ultraäänipuhdistus, deionisoidun veden huuhtelu ja korkeassa lämpötilassa paistaminen. Työkalu on pakattu antistaattiseen ja pölytiiviiseen pakkaukseen puhtauden varmistamiseksi kuljetuksen ja varastoinnin aikana. Tuotteen vastaanottamisen jälkeen asiakkaita kehotetaan purkamaan pakkaus ja käyttämään sitä puhdastilaympäristössä.

Q8: Mikä on työkalun resistiivisyys ja lämmönjohtavuus?

A8: Grafiittityökalumme ominaisvastus on 8–15 μΩ·m (25 °C:ssa) ja lämmönjohtavuus noin 120–200 W/m·K. Nämä parametrit varmistavat tasapainoisen suorituskyvyn sähköeristyksen ja lämmönhallinnan osalta, mikä tekee siitä sopivan erilaisiin puolijohdepakkaussovelluksiin.
