Vakio tarkkuusyksinkertaistettu pieni porttimuottipohja

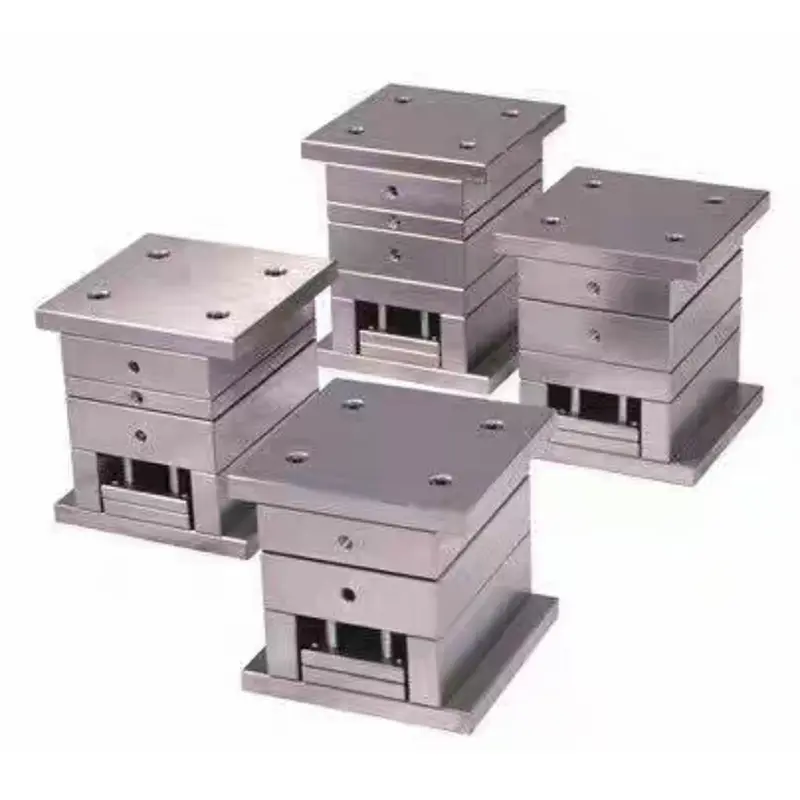

Tässä Standard Precision Simplified Small Gate -muottipohjassa on kolmilevyinen rakenne pisteportilla, joka on optimoitu perinteisistä hienoporttimuottipohjaista. Ylimääräiset apumekanismit on eliminoitu, mikä yksinkertaistaa suunnittelua ja säilyttää ydintoiminnot. Valmistettu kiinalaisessa tehtaassa, jossa on integroitu T&K, tuotanto ja laadunvalvonta, se on luotettava toimittaja muovivaluteollisuudessa. Tuote soveltuu massatuotteisiin muovituotteisiin, joissa on yksinkertainen muoto ja tasainen seinämän paksuus. Sen korkea kustannustehokkuus ja vakaus ovat tehneet siitä suositun eri teollisuudenaloilla.

Tärkeimmät ominaisuudet

1. Rakenteelliset ominaisuudet

- Kolmilevyinen rakenne: Koostuu kiinteästä levystä, liikkuvasta levystä ja ejektorilevystä, jossa on ohjauspilarit ja holkit tarkkaa ohjausta varten; yksipisteruiskutus pisteportilla, lyhyt virtausreitti, minimaalinen jäännös, sopii pienille tuotteille.

- Yksinkertaistettu suunnittelu: eliminoi monimutkaiset apumekanismit, mikä johtaa yksinkertaiseen rakenteeseen ja alentuneisiin valmistuskustannuksiin ja monimutkaisuuteen.

- Vakiotarkkuus: Mittatarkkuus ±0,05 mm, pinnan karheus ≤Ra0,8 μm, täyttää yleisten muoviosien vaatimukset ilman lisäkäsittelyä.

2. Modulaarinen vakiomuotoilu: Standard Precision Simplified Small Gate -muottipohja ottaa käyttöön kansainväliset standardit, kuten LKM ja HASCO, yleisillä malleilla, kuten 2020 ja 2025, mikä mahdollistaa nopean konfiguroinnin ja vaihdon; modulaarinen rakenne helpottaa huoltoa ja pidentää käyttöikää.

3. Jäähdytysjärjestelmän suunnittelu: Perinteinen jäähdytysvesipiirin rakenne tarjoaa kohtuullisen tehokkuuden ja yksinkertaisen layoutin, joka täyttää jäähdytysvaatimukset ja helpottaa käsittelyä ja huoltoa, mikä vähentää myöhempiä kustannuksia.

4. Pisteportin edut: Pisteportin halkaisija 0,5-2 mm, minimaaliset ja helposti irrotettavat merkit, sopivat hyvän juoksevuuden omaaville muoveille, kuten PP ja ABS, varmistaen tuotteen laadun.

Sovellukset

Standard Precision Simplified Small Gate Mold Base soveltuu muovituotteiden, kuten pienten laitekoteloiden ja elektronisten painikkeiden massatuotantoon. Se on yhteensopiva muodoltaan yksinkertaisten tuotteiden kanssa, joiden seinämän paksuus on tasainen ja joilla ei ole erityisiä ulkonäkövaatimuksia, ja se kattaa useiden toimialojen tarpeet.

Taloudelliset edut

1. Hallittavat kustannukset: Erittäin tarkat muottipohjat säästävät 30–50 % materiaali- ja käsittelykustannuksissa, mikä parantaa asiakkaiden kilpailukykyä.

2. Lyhyt sykliaika: 2–4 viikon valmistussykli mahdollistaa nopean markkinoiden reagoinnin ja lyhentää tuotteen julkaisuaikaa.

3. Helppo käyttö: Selkeä rakenne, yksinkertainen kokoonpano ja huolto, alhaiset taidot vaativat käyttäjiä, mikä helpottaa laajamittaista tuotantoa.

Valmistusprosessi

1. Suunnitteluvaihe: Määritä muotin rakenne muovituotteen parametrien perusteella, valitse sopiva vakiomuottipohja ja suunnittele onkalo ja ydin käyttämällä ohjelmistoja, kuten UG ja Pro/E, ottaen huomioon keskeiset prosessitekijät.

2. Materiaalin valinta

Standard Precision Simplified Small Gate -muottipohja käyttää hiilirakenneterästä, kuten 45-terästä. Ohjainpilarit ja holkit on valmistettu kulutusta kestävästä teräksestä. Ontelo ja ydin on valmistettu esikarkaistusta muottiteräksestä, kuten P20 (HRC30-35). Vakioosat hankitaan erikoistuneilta valmistajilta.

3. Prosessing Flow

- Karkea työstö: Muottilevyn ja ontelon karkea työstö jättäen 0,5-1 mm:n tilalle.

- Viimeistelytyöstö: ontelon CNC-työstö, monimutkaisten osien lankaleikkaus ja samanaikainen poraus ja kierre.

- Lämpökäsittely: Ontelon ja ytimen karkaisu HRC30-35:een kulutuksenkestävyyden parantamiseksi.

- Pintakäsittely: Ontelon kiillotus Ra0.8μm:iin.

4. Kokoonpano ja virheenkorjaus

Kokoa vakioosat ja onkalo/ydin, asenna ne ruiskuvalukoneeseen koemuovausta ja parametrien säätöä varten. Säädä onkaloa koevalutulosten perusteella ja ratkaise yleiset viat.

Kehityssuuntaukset

1. Standardointi ja modulointi: Paranna standardointia nopean konfiguraatiovalmistuksen saavuttamiseksi ja toimitusaikojen lyhentämiseksi.

2. Älykäs valmistus: digitaalisen automaatiotekniikan yhdistäminen käsittelyn tarkkuuden ja tehokkuuden parantamiseksi.

3. Tehokas jäähdytys: Optimoitu vesikanavan asettelu jäähdytystehokkuuden parantamiseksi ja kustannusten hallintaan.

4. Kevyt ja pitkäikäinen: Optimoitu rakenne ja materiaalit painon vähentämiseksi, kulutuskestävyyden parantamiseksi ja käyttöiän pidentämiseksi.

Usein kysytyt kysymykset

Q1: Mihin muovituotteisiin Standard Precision Simplified Small Gate -muottipohja sopii?

A1: Soveltuu pienille ja keskikokoisille muoviosille, kuten laitekoteloille, elektroniikkanäppäimille, päivittäisten tarpeiden säiliöille, paperitavaratarvikkeille jne. Soveltuu erityisen hyvin massatuotteille, joilla on suhteellisen yksinkertainen muoto, tasainen seinämäpaksuus ja vähäiset ulkonäkövaatimukset.

Q2: Mikä on tärkein ero yksinkertaistetun muottipohjan ja erittäin tarkkojen muottipohjan välillä?

A2: Tärkeimmät erot ovat rakenteen monimutkaisuus, tarkkuustaso ja pinnan laatuvaatimukset. Yksinkertaistetut muottipohjat eliminoivat monimutkaiset apumekanismit, ottavat käyttöön standardoidun yksinkertaisen rakenteen, säätävät mittatarkkuutta ±0,05 mm:n sisällä ja edellyttävät Ra0,8 μm tai vähemmän pinnan karheutta. Kustannukset ovat tyypillisesti 30–50 % alhaisemmat kuin korkean tarkkuuden muottipohjat.

Q3: Mitkä ovat pisteporttien edut?

A3: Pisteporttien halkaisija on pieni (yleensä 0,5-2 mm), mikä johtaa pienempiin porttien jälkiin, jotka on helppo poistaa eivätkä vaikuta tuotteen ulkonäköön. Prosessi on lyhyempi, mikä on hyödyllistä pienten tuotteiden täydellisessä täytössä, ja sopii erityisen hyvin juokseville muovimateriaaleille, kuten PP, ABS ja PS.

Q4: Kuinka pitkä muotin valmistussykli on?

A4: Standardin tarkkuusyksinkertaistetun pienen porttimuottipohjan valmistussykli on tyypillisesti 2–4 viikkoa. Yksinkertaisen rakenteensa ja harvempien prosessointivaiheiden ansiosta valmistussykliä voidaan lyhentää 30–50 % korkean tarkkuuden monimutkaisiin muotteihin verrattuna, mikä mahdollistaa nopean vastauksen markkinoiden vaatimuksiin.

Q5: Kuinka valita sopivat muottipohjan tekniset tiedot?

A5: Oikean muottipohjan määrittelyn valitseminen edellyttää sellaisten tekijöiden huomioon ottamista, kuten tuotteen koko, ruiskuvalukoneen malli ja tuotantomäärävaatimukset. Yleisiä teknisiä tietoja ovat mallit, kuten 2020, 2025, 3030 ja 4040. Yleensä tuotteen koko on sopivaa olla 80 % sisällä muotin ontelon koosta. On suositeltavaa valita muottipohjan tekniset tiedot tuotteen enimmäisulkomittojen ja sopivan lisäyksen perusteella.
