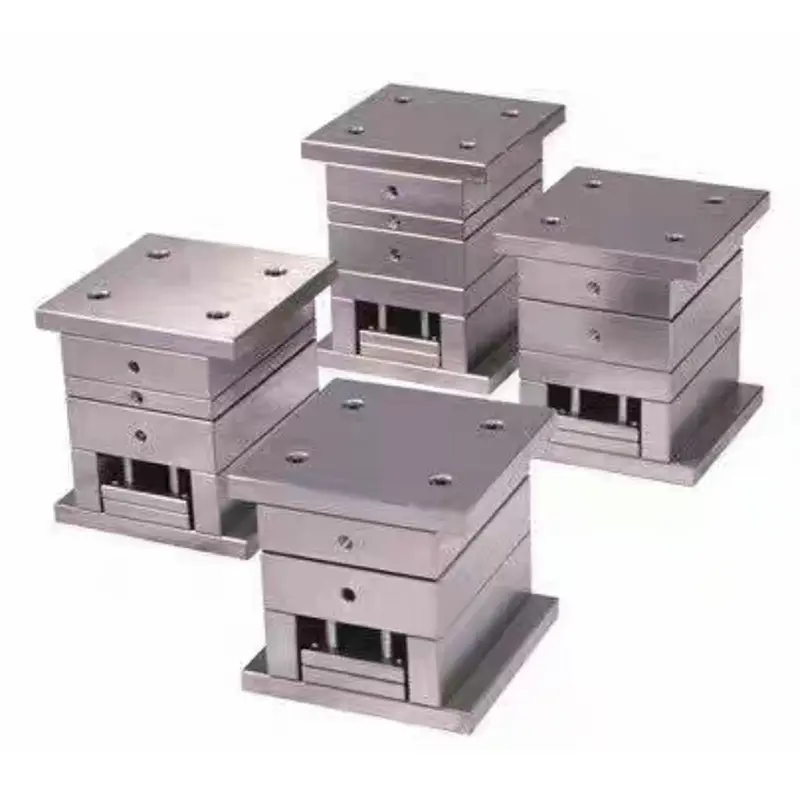

Vakiotarkkuus suuren portin muottipohja

SIKAIDA Standard Precision Large Gate -muottipohja on suunniteltu erityisesti kahden levyn ruiskuvalujärjestelmiin. Se hyödyntää suurta porttia vakaan sulavirtauksen ja kätevän toiminnan takaamiseksi, mikä tekee siitä kustannustehokkaan valinnan keskitarkkojen muoviosien massatuotantoon. Luotettavana toimittajana SIKAIDA noudattaa kansainvälisiä standardeja varmistaen tuotteiden vaihdettavuuden ja johdonmukaisuuden sekä tarjoamalla nopeita toimituspalveluita maailmanlaajuisille ostajille.

Rakenteelliset ominaisuudet

Tässä Standard Precision Large Gate -muottipohjassa on kaksilevyinen rakenne, joka koostuu vakiokomponenteista, kuten kiinteästä muotin pohjalevystä ja liikkuvasta muotin pohjalevystä. Tarkoilla ohjauspylväillä ja holkeilla varustettuna se varmistaa ontelon ja ytimen tarkan kohdistuksen. Suuri portti mahdollistaa sulan pääsyn suoraan onteloon, mikä johtaa alhaiseen virtausvastukseen, vakaaseen täyttöön ja yhteensopivuuteen yleisten standardien, kuten LKM, HASCO ja DME, kanssa, mikä tarjoaa vahvan vaihdettavuuden.

Sovellukset

Standard Precision Large Gate Mold Base soveltuu useimpien termoplastisten muovien, kuten PP:n ja ABS:n, ruiskuvaluun, ja se täyttää IT7-IT8-laatujen keskitarkkuusvaatimukset. Sitä käytetään laajalti kodinkonekoteloiden, autojen sisäosien, elektroniikkatuotekoteloiden ja päivittäisten kulutustavaroiden, kuten muovikauhojen, valmistuksessa.

Valmistuksen edut

SIKAIDAn muottipohjasarja tarjoaa merkittäviä etuja: Kustannusten kannalta yksinkertaistetut prosessit ja standardiosien korkea käyttöaste vähentävät kustannuksia 30–50 % korkean tarkkuuden muoteihin verrattuna; sykliajan suhteen korkea standardointi mahdollistaa valmistuksen valmistumisen 15–25 päivässä, mikä lyhentää aikaa yli 40 % verrattuna räätälöityihin erittäin tarkkoihin muotteihin; Huollon kannalta yksinkertainen rakenne ja standardoidut komponentit helpottavat päivittäistä huoltoa ja vähentävät seisokkeja.

Tekniset parametrit

Vakiotarkkuus: Large Gate Mold Base -tarkkuusluokka IT7-IT8, pinnan karheus Ra 0,8-1,6 μm; muottipohja valmistettu 45# teräksestä tai P20 esikarkaistusta teräksestä, ontelo ja ydin P20-, 718H- ja muista muottiteräksistä; jäähdytysvesikanavaväli 80-120mm, mekaanisen ejektorin tappien etäisyys 150-200mm, sopii 50-500 tonnin ruiskuvalukoneisiin.

Tuotantoprosessi

1. Suunnitteluvaihe

Suunnitteluvaiheessa käytetään ohjelmistoja, kuten UG ja SolidWorks, 3D-mallinnuksen ja kaviteetti-/ydinsuunnittelun suorittamiseen, vakioosaluettelon luomiseen ja niiden hankkimiseen sekä piirustusten tulostamiseen myöhempää käsittelyä varten.

2. Käsittelyvaihe

Käsittelyvaihe koostuu kolmesta osasta: karkea koneistus ylimääräisen materiaalin poistamiseksi, pääosien tasojen ja reikien koneistus; viimeistele koneistus käyttämällä tarkkuusosien nopeaa CNC-työstöä jakopinnan tasaisuuden ja jäähdytysvesikanavien tarkkuuden varmistamiseksi; pintakäsittelyyn kuuluu ontelon ja ytimen karkaisu, jakopinnan hienohionta sekä ulkopinnan kiillotus tarpeen mukaan.

3. Kokoonpano ja virheenkorjaus

Kokoaminen ja virheenkorjaus aloitetaan asentamalla vakiokomponentteja, kuten ohjauspylväitä ja ohjausholkkeja. Kun jäähdytysjärjestelmä on testattu vuotojen varalta vedellä, ruiskuvalukoneella ajetaan koemuotti parametrien säätämiseksi. Massatuotanto voidaan aloittaa, kun ensimmäinen kappale on läpäissyt tarkastuksen.

Kehityssuuntaukset

Standard Precision Large Gate -muottipohjan kehityksessä on neljä päätrendiä: standardointi ja modularisointi parantavat vaihdettavuutta ja lyhentävät kiertoaikaa; tehokas käsittelytekniikka parantaa tarkkuutta ja tehokkuutta; älykäs valmistus mahdollistaa tuotannon seurannan ja optimoinnin; ja kevyt ja energiaa säästävä muotoilu vähentää kustannuksia ja energiankulutusta.

SIKAIDA Standard Precision Large Gate -muottipohja yhdistää yksinkertaisuuden, tehokkuuden ja taloudellisuuden, mikä tekee siitä ydinlaitteen yleiskäyttöiseen muoviruiskuvaluun. Hyödyntämällä ammattimaisia ​​tehtaitaan Kiinassa, SIKAIDA optimoi jatkuvasti laatua ja tarjoaa vakaita ja kustannustehokkaita muottipohjaratkaisuja maailmanlaajuiselle valmistusteollisuudelle.
