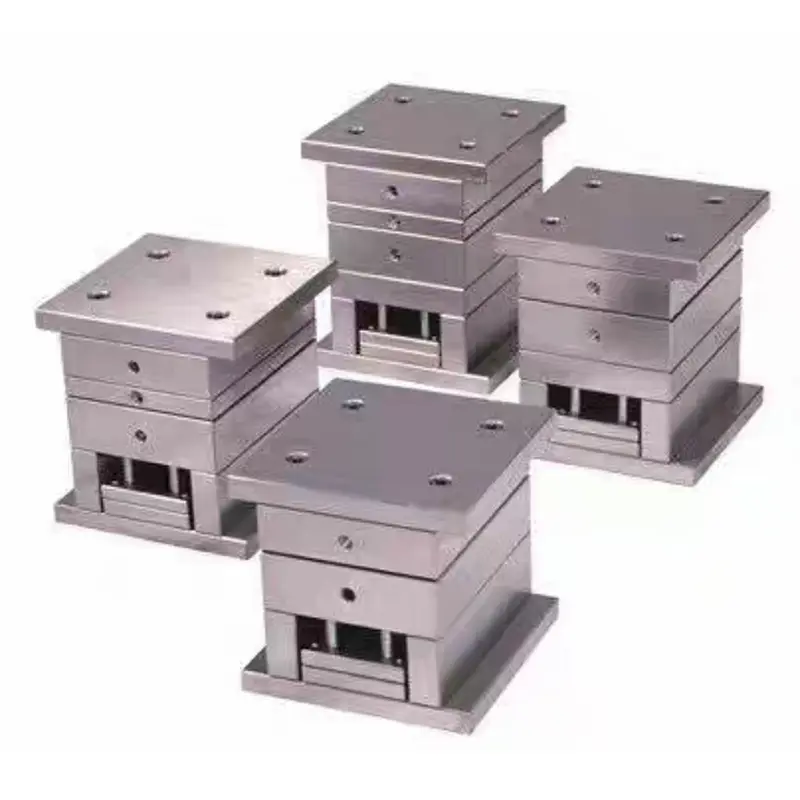

Korkean tarkkuuden suuri porttimuottipohja

Kiinasta peräisin oleva SIKAIDA High Precision Large Gate -muottipohja on kaksilevyisen muottijärjestelmän ydinkomponentti, joka soveltuu suurten ja monimutkaisten muoviosien massatuotantoon, ja sen etuja ovat korkea tarkkuus, korkea jäykkyys ja suuret mitat. Sen yksinkertainen kaksitasoinen rakenne ja vakaa muotin avaaminen ja sulkeminen tekevät siitä sopivan tuotteille, joilla on korkeat vaatimukset mittatarkkuuden ja ulkonäön suhteen. Luotettavana toimittajana SIKAIDA tarjoaa korkealaatuisia, kansainväliset standardit täyttäviä muottialustoja.

Tuotteen ydinparametrit ja ominaisuudet

1. High Precision Design

- Tarkkuusohjaus: Ohjauspilarin ja ohjainholkin liitostarkkuus ±0,02 mm, ontelon ja ytimen tarkka kohdistus;

- Jäykkyyden optimointi: Elementtianalyysi optimoi rakenteen, mikä johtaa minimaaliseen muodonmuutokseen suurella puristusvoimalla;

- Vakioliitäntä: Yhteensopiva yleisten ruiskuvalulaitteiden kanssa, mikä vähentää sovitusvaikeutta.

2. Suuri kokovalikoima

High Precision Large Gate Muotin pohjakoot vaihtelevat 300 mm × 300 mm - 1200 mm × 2000 mm, vakiopaksuus 200 mm - 400 mm, jotka tukevat räätälöintiä ja jatkosten laajentamista.

3. Materiaalit ja prosessit

- Materiaalit: Muotin pohjassa käytetään terästä S45C/S50C (karkaistu HB180-220), avainkomponenteissa käytetään SUJ2-laakeriterästä (karkaistu HRC48-52), valinnainen korroosionestopinnoite;

- Prosessit: CNC-työstö (liitospinta Ra≤0,8μm), syväreikien poraus vesikanaville (tarkkuus ±0,1mm), avainpintojen tarkkuushionta.

4. Jäähdytys ja rakenne

- Jäähdytysjärjestelmä: Monisilmukkaiset riippumattomat vesikanavat, pikaliittimet, riippumaton virtauksen säätö jokaiselle silmukalle;

- Kaksilevyinen rakenne: Yksinkertainen ja luotettava, sujuva muotin avaaminen ja sulkeminen, vahva muotin kiinnitysjäykkyys ja alhaiset ylläpitokustannukset.

Tuotesovellukset

High-Precision Large Gate -muottipohjaa käytetään laajalti autojen sisäosissa (ovipaneelit, kojelaudat jne.), kodinkonekoteloissa (pesukonepaneelit jne.), elektronisissa tuotteissa (matkapuhelinkehykset jne.) ja päivittäisissä tarpeissa (tuotelaatikot jne.).

Valmistusprosessi

Suunnittelu ja mallintaminen → Karkea koneistus → Tarkkuustyöstö → Lämpökäsittely → Kokoonpano ja virheenkorjaus, tiukka laadunvalvonta kauttaaltaan.

Tekniset edut:

1. Tarkkuustakuu: Tarkka ohjaus, korkea jäykkyys ja tasainen koneistus;

2. Korkea tehokkuus ja kestävyys: Nopea muotin avaaminen ja sulkeminen, erinomainen jäähdytys, erinomaiset materiaalit ja prosessit sekä pitkä käyttöikä;

3. Kätevä huolto: Modulaarinen rakenne, standardoidut osat ja alhaiset varaosien kustannukset.

Kehityssuuntaukset

Keskittyminen älykkääseen integrointiin, kevyeen suunnitteluun, nopeaan muotinvaihtoon ja digitaaliseen valmistukseen tuotteiden kilpailukyvyn parantamiseksi.

Laadunvarmistus

Sertifioitu ISO9001 ja IATF16949 mukaan, varustettu ammattimaisilla testauslaitteilla, mikä mahdollistaa täyden tuotannon jäljitettävyyden ja tarkan laadunvalvonnan.

Huoltopalvelu

Tarjoaa ammattitaitoisen teknisen tuen ja koulutuksen, 12 kuukauden tuotetakuun (hyvitys tai vaihto laatuongelmista), 24 tunnin vasteaika, 48 tunnin huolto paikan päällä ja pitkäaikainen varaosien toimitus.

Usein kysytyt kysymykset

Q1: Mikä on High Precision Large Gate -muottipohjan käyttöikä?

A1: Normaaleissa käyttö- ja huoltoolosuhteissa muotin pohjan käyttöikä voi olla 500 000-1 000 000 muovausjaksoa. Tärkeintä on oikea käyttö ja säännöllinen huolto, erityisesti ohjauspilarien ja holkkien voitelu ja huolto.

Q2: Miten muotin pohjan tarkkuus ylläpidetään?

A2: Tarkkuus varmistetaan käyttämällä korkealaatuista terästä, tarkkuustyöstöä ja tiukkoja lämpökäsittelyprosesseja. Käytön aikana ohjauspylväiden ja holkkien kuluminen on tarkastettava säännöllisesti ja kuluneet osat on vaihdettava viipymättä.

Q3: Minkä tyyppisiin ruiskuvalukoneisiin se sopii?

A3: Tämä muottipohja sopii erilaisiin termoplastisiin ruiskuvalukoneisiin, mukaan lukien vaaka-, pysty- ja kaksiväriset ruiskuvalukoneet. Sopiva malli voidaan valita vetoisuuden ja asennusvaatimusten perusteella.

Q4: Kuinka valita sopiva muotin pohjakoko?

A4: Se on valittava tuotteen koon, puristusmäärän ja muotin rakenteen perusteella. Tuotteen kokoa tulee säätää 80 %:n sisällä muotin pohjan tehokkaasta muovausalueesta riittävän puristusvoiman ja ruiskutuspaineen varmistamiseksi.

Kysymys 5: Mitä huoltotoimenpiteitä tulee toteuttaa High Precision Large Gate -muottipohjaa varten?

A5: Tarkista säännöllisesti ohjauspylväiden ja ohjausholkkien voitelu ja pidä ne puhtaina; vältä ylikuormitusta; tarkista säännöllisesti muottilevyn yhdensuuntaisuus; pysäytä kone välittömästi, jos havaitset poikkeavuuksia.

SIKAIDA High Precision Large Gate -muottipohja, jolla on suuri tarkkuus, suuri jäykkyys ja suuri koko, on tullut suosituin ratkaisu suuren mittakaavan tarkkuusruiskuvaluun. Olemme sitoutuneet tarjoamaan asiakkaillemme korkealaatuisimpia muottipohjaratkaisuja ja varmistamaan, että jokainen tuote täyttää korkeimmat laatuvaatimukset.
